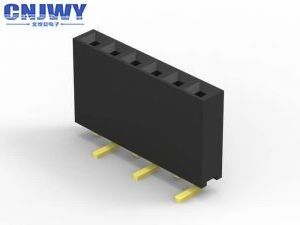

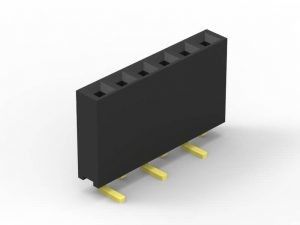

Square Pin PCB Header Connector 2 pin đến 50 pin 2.54mm Pitch cho máy tính

2.54 Pitch PCB Header Connector Single Row SMT Type Với đèn flash vàng

Bộ kết nối PCB là gì?

Các đầu nối bảng mạch in là các hệ thống kết nối, được sử dụng để chuyển tín hiệu hoặc điện từ PCB này sang PCB khác, hoặc đến hoặc từ PCB từ một nguồn khác trong thiết bị.Vì PCB không được gắn dây cứng với nhau và có thể được lắp ráp sau đó trong quy trình sản xuất, cung cấp một phương pháp thiết kế dễ dàng để sản xuất.

Định hướng kết nối PCB

Thuật ngữ PCB Connector đề cập đến một hệ thống kết nối đa chân cơ bản, thường có bố cục hình chữ nhật.Một cặp kết nối PCB kết nối sẽ là cho board-to-board hoặc cáp-to-board (cáp-to-board)Các bố cục board-to-board có thể cung cấp một loạt các định hướng kết nối PCB, tất cả đều dựa trên các gia tăng 90 độ: song song hoặc giữa tầnggóc phải, Motherboard đến Daughterboard một kết nối là dọc, một theo chiều ngang; 180 độ, Coplanar, Edge-to-Edge cả hai kết nối đều định hướng ngang.

Các tên khác cho các kết nối PCB

Các kết nối PCB được gọi là sản phẩm kết nối PCB. Các thuật ngữ cụ thể cũng được sử dụng cho hai bên của kết nối.Máy kết nối PCB nam thường được gọi là Pin Headers, vì chúng chỉ đơn giản là hàng chân, trong khi các đầu nối PCB nữ được gọi là ổ cắm, hộp đựng hoặc thậm chí (một chút khó hiểu) hộp đựng tiêu đề.

Thông số kỹ thuật:

1- Đánh bóng:2.54mm ((0.01')

2Tên của bộ kết nối: Bộ kết nối PCB / tiêu đề nữ

3- Vật liệu cách nhiệt:PBTUL 94-V0

4- Vật liệu tiếp xúc: Đồng đồng

5. Loại gắn: SMT

6Số hàng: đơn

7- Kết thúc liên lạc:

8- Kết thúc:

9Màu sắc: Đen

10. Đánh giá hiện tại:3.0 AMP

11. Cưỡng lại điện áp: 500V AC / DC

12. Kháng tiếp xúc: 20mΩ Max

13Hình dạng liên lạc: Square Pin

14. Chiều dài chân: Tùy chỉnh

15- Pin có sẵn: 2 pin đến 50 pin

Tại sao chọn CNJWY

Sản xuất tự động

Hơn 80% sản phẩm CNJWY được sản xuất bằng dây chuyền lắp ráp tự động.để chúng tôi có thể cung cấp các sản phẩm có trình độ cao nhất cho khách hàng của chúng tôi.

Giao hàngon thời gian

Mỗi khách hàng là khác biệt, vì vậy chúng tôi phải thực hiện mọi giao hàng đúng giờ để trân trọng mọi cơ hội được cung cấp bởi khách hàng của chúng tôi.

Tạo ra giá trị

Kinh doanh giống như một chuyến đi dài. Giá trị là những quan điểm trên đường đi. Tạo giá trị cho khách hàng là tạo giá trị cho công ty, vì cùng giành chiến thắng là mục tiêu của chúng tôi.

Phản ứng ngay lập tức

Mọi người sẽ gặp rắc rối lúc này sau đó, cũng như thời gian làm việc phản ứng ngay lập tức có thể giải quyết các vấn đề khách hàng gặp phải trong thời gian.

Ứng dụng sản phẩm:

PCB đầu nối được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như ô tô, thiết bị y tế, máy tính và như vậy. như dưới đây hình ảnh là kịch bản ứng dụng. hình ảnh là giới hạn,Để biết thêm chi tiết, bạn có thể liên hệ trực tiếp với đội ngũ bán hàng của chúng tôi
