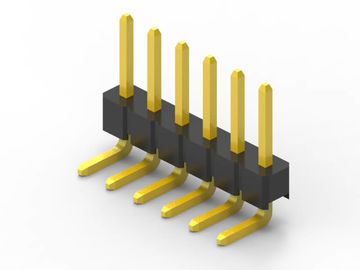

Thông qua lỗ đầu pin nam kết nối cong uốn cong vàng Flash

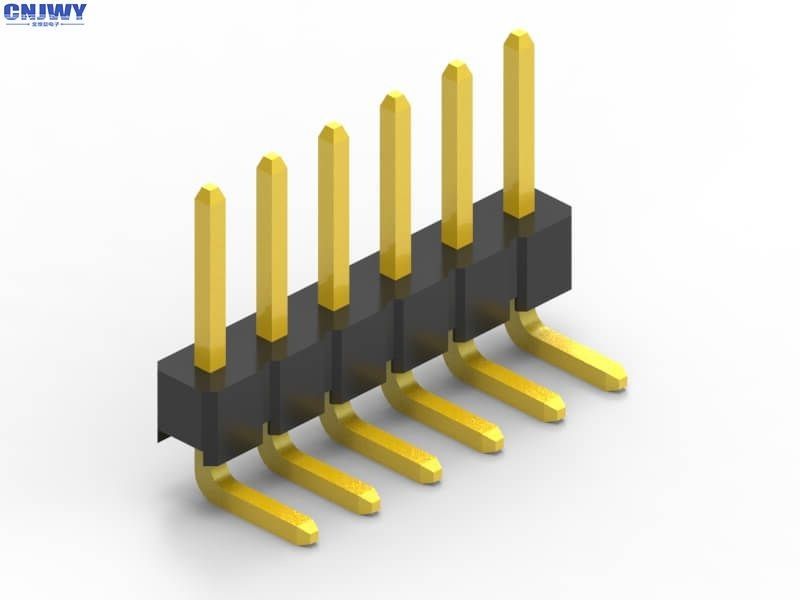

2.54mm Male Pin Header Connector Single Row Concave Bending Gold Flash

Bộ kết nối PCB là gì?

Các kết nối bảng mạch in là các hệ thống kết nối được gắn trên PCB.hoặc đến hoặc từ PCB từ một nguồn khác trong thiết bị xây dựngChúng cung cấp một phương pháp thiết kế dễ dàng để sản xuất, vì các PCB không được dây cứng với nhau và có thể được lắp ráp sau đó trong quy trình sản xuất.

Định hướng kết nối PCB

Thuật ngữ PCB Connector đề cập đến một hệ thống kết nối đa chân cơ bản, thường có bố cục hình chữ nhật.Một cặp kết nối PCB kết nối sẽ là cho board-to-board hoặc cáp-to-board (cáp-to-board)Các bố cục board-to-board có thể cung cấp một loạt các định hướng kết nối PCB, tất cả đều dựa trên các gia tăng 90 độ:

• Song song hoặc mezzanine cả hai đầu nối đều định hướng dọc;
• 90 độ, góc phải, Motherboard đến Daughterboard 1 kết nối là dọc, một ngang;
• 180 độ, Coplanar, Edge-to-Edge cả hai đầu nối đều định hướng ngang.

Các tên khác cho các kết nối PCB

Các kết nối PCB có thể được gọi là sản phẩm kết nối PCB. Các thuật ngữ cụ thể cũng được sử dụng cho hai bên của kết nối.vì chúng chỉ đơn giản là những hàng chốt. Các kết nối PCB nữ có thể được gọi là ổ cắm, hộp đựng, hoặc thậm chí (một chút khó hiểu) hộp đựng tiêu đề.

Thông số kỹ thuật:

1- Đánh bóng:2.54mm ((0.1')

2Tên kết nối: PCB Connector/Pin Header

3- Vật liệu cách nhiệt:PA6T UL 94-V0

4- Vật liệu tiếp xúc: Đồng đồng

5: Loại gắn: Qua lỗ

6: Số hàng: đơn

7: Kết thúc liên lạc: vàng hoặc thiếc trên niken

8: Kết thúc:

9: Màu sắc: Tiêu chuẩn (Mắc) hoặc được tùy chỉnh

10: Đánh giá hiện tại:3.0A

11: Chống điện áp: 500V AC/DC

12: Kháng tiếp xúc:20mΩ Max

13: Hình dạng liên lạc: Square Pin

14: Chiều dài chân: Tùy chỉnh

15: Pin có sẵn: 2 pin đến 100 pin

Tại sao chọn CNJWY:

1. Chúng tôi coi trọng thời gian, như một loại tiền tệ lớn nhất. Nó được biết đến rằng bạn không bao giờ có thể lấy lại thời gian bị mất. Tất cả các sản phẩm của chúng tôi được tập trung xung quanh ý tưởng này. Tại CNJWY, chúng tôi đã tạo ra một công ty sản xuất sản phẩm.Chúng tôi cung cấp giải pháp tốt nhất để tiết kiệm thời gian của bạn.2Chúng tôi cam kết sâu sắc với sức khỏe và an toàn của thế giới. CNJWY đã thực hiện hệ thống quản lý môi trường ISO 14001: 2004. Chúng tôi đã nâng cao hiệu suất môi trường của mình.Và chúng tôi áp dụng quy định này cho tất cả các doanh nghiệp của chúng tôi.

3Tất cả các sản phẩm có sẵn để đóng gói tùy chỉnh theo nhu cầu của bạn.

4. sản xuất hiệu quả nhất làm cho giao hàng nhanh chóng, mà sẽ đảm bảo thời gian dẫn luôn luôn trước kỳ vọng của bạn.

Ứng dụng sản phẩm:

Đầu pin nam được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như ô tô, thiết bị y tế, máy tính và như vậy. như dưới đây hình ảnh là kịch bản ứng dụng. hình ảnh là giới hạn,Để biết thêm chi tiết, bạn có thể liên hệ trực tiếp với đội ngũ bán hàng của chúng tôi
