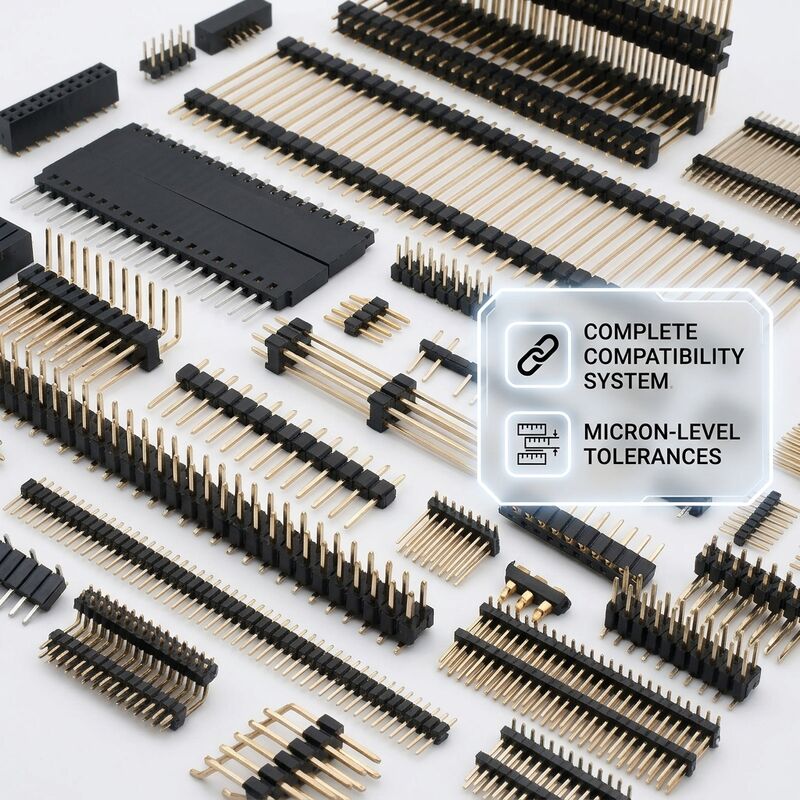

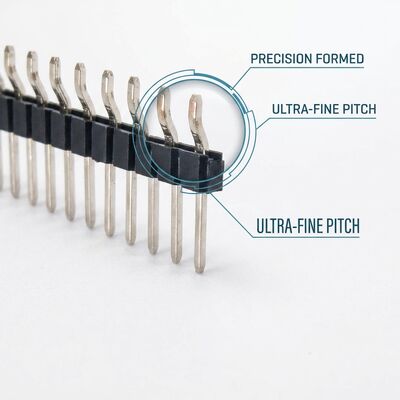

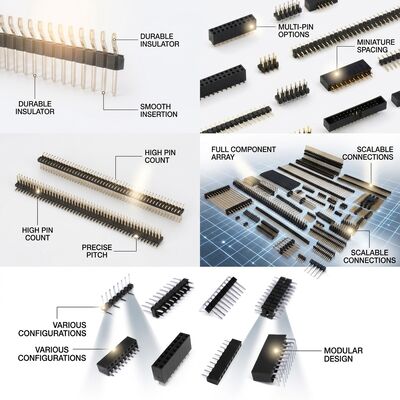

SMT hai hàng bề mặt đắp đầu pin nam kết nối 2.54mm Pitch PCB 80-pin Reflow tương thích

Đầu nối chân cắm đực chân hàn bề mặt hàng đôi SMT của chúng tôi, bước răng 2.54mm, 80 chân PCB, tương thích với quy trình reflow, đại diện cho một giải pháp kết nối được thiết kế chính xác, được thiết kế cho các kết nối bảng-bảng và dây-bảng đáng tin cậy trong các ứng dụng điện tử đòi hỏi khắt khe. Được sản xuất với vật liệu cách điện nhiệt PA6T chịu nhiệt độ cao và các tiếp điểm đồng thau được dập chính xác, dòng đầu nối này mang lại hiệu suất điện ổn định trên nhiều điều kiện hoạt động. Mỗi đầu nối trải qua quá trình kiểm tra chất lượng nghiêm ngặt bao gồm đo điện trở tiếp xúc, kiểm tra điện trở cách điện và kiểm tra trực quan dưới kính hiển vi để đảm bảo tuân thủ các tiêu chuẩn quốc tế.

Hệ thống tiếp điểm sử dụng các chân hợp kim đồng có độ dẫn điện cao với lớp mạ vàng hoặc thiếc chọn lọc trên lớp mạ niken, mang lại khả năng chống ăn mòn vượt trội và các chu kỳ kết nối đáng tin cậy vượt xa các tiêu chuẩn ngành. Dây chuyền lắp ráp tự động của chúng tôi sử dụng công nghệ chèn chính xác, đảm bảo sự căn chỉnh chân và độ phẳng nhất quán, các yếu tố quan trọng cho việc lắp ráp PCB thành công trong môi trường sản xuất số lượng lớn. Thân cách điện được đúc từ vật liệu PA6T đạt chuẩn UL94V-0 gia cố bằng 30% sợi thủy tinh, mang lại độ ổn định nhiệt vượt trội lên đến 105°C nhiệt độ hoạt động liên tục trong khi vẫn duy trì độ chính xác về kích thước.

• Tích hợp quy trình SMT đầy đủ: Thiết kế SMT hàng đôi loại bỏ yêu cầu lắp ráp công nghệ hỗn hợp, cho phép sản xuất 100% bề mặt với các bước quy trình giảm và thời gian chu kỳ nhanh hơn
• Dấu chân hàn được tối ưu hóa: Mẫu chân PCB được thiết kế theo hướng dẫn IPC-7351 với các phần chân mở rộng, đảm bảo hình thành mối hàn chắc chắn được xác minh thông qua kiểm tra X-quang và phân tích mặt cắt
• Cấu trúc chịu nhiệt độ cao: Cách điện PA6T với 30% sợi thủy tinh được đánh giá cho nhiều chu kỳ reflow không chì, duy trì tính toàn vẹn cơ học và hiệu suất điện ở nhiệt độ đỉnh 260°C
• Thiết kế chống hiện tượng tombstoning: Phân bổ khối lượng nhiệt cân bằng giữa hai hàng ngăn ngừa lỗi tombstoning trong quá trình reflow, với hình dạng pad đối xứng được tối ưu hóa thông qua các nghiên cứu hồ sơ nhiệt
• Sẵn sàng kiểm tra tự động: Cấu hình chân cánh mòng biển cung cấp khả năng hiển thị mối hàn rõ ràng cho cả hệ thống kiểm tra quang học thủ công và tự động, giảm thời gian chu kỳ QC sau reflow
• Độ tin cậy ở cấp độ bảng mạch: Được xác nhận thông qua chu kỳ nhiệt độ (-40°C đến +125°C, 1000 chu kỳ) và thử nghiệm sốc cơ học theo IEC 60068-2-27, đảm bảo độ tin cậy trong thực tế ở môi trường hoạt động khắc nghiệt

Đầu nối chân cắm SMT hàng đôi được thiết kế đặc biệt cho các cụm PCB mật độ cao trong cơ sở hạ tầng viễn thông bao gồm các bộ thu phát 5G nhỏ, bảng mạch thuê bao thiết bị đầu cuối quang và các mô-đun chuyển mạch mạng nơi tối ưu hóa không gian bảng mạch là rất quan trọng. Định dạng SMT hàng đôi cho phép các giải pháp kết nối nhỏ gọn cho thiết bị chụp ảnh y tế di động, bảng điều khiển bay của máy bay không người lái và các mô-đun cảm biến hệ thống hỗ trợ lái xe tiên tiến (ADAS) yêu cầu kết nối bề mặt đáng tin cậy, chịu rung động. Các đầu nối này cũng đóng vai trò là đầu nối lập trình và gỡ lỗi trên các bảng cổng IoT được bố trí dày đặc, nơi các ràng buộc về khoảng trống theo chiều dọc loại trừ các giải pháp xuyên lỗ.

Được đóng gói trên cuộn đường kính 330mm với băng định hình rộng 24mm, 400 chiếc mỗi cuộn tiêu chuẩn. Các cuộn được đóng gói chân không riêng lẻ trong túi chống ẩm đáp ứng yêu cầu độ nhạy ẩm IPC/JEDEC J-STD-033. Mỗi cuộn bao gồm một thẻ chỉ thị độ ẩm và gói hút ẩm. Nhãn vỏ ngoài bao gồm mã vạch 2D để quét kho tự động, và chúng tôi hỗ trợ thông báo vận chuyển trước EDI 856 với khả năng tuần tự hóa cấp cuộn để tích hợp chuỗi cung ứng OEM.

Nhà máy sản xuất của chúng tôi hoạt động theo hệ thống quản lý chất lượng được chứng nhận ISO 9001:2015 với khả năng truy xuất nguồn gốc toàn diện từ khâu tiếp nhận nguyên liệu thô đến khâu vận chuyển sản phẩm hoàn chỉnh. Mỗi lô sản xuất trải qua giám sát kiểm soát quy trình thống kê và tài liệu chứng nhận tuân thủ có sẵn theo yêu cầu. Chúng tôi duy trì kho hàng đáng kể các cấu hình tiêu chuẩn để hỗ trợ các yêu cầu giao hàng đúng lúc trong khi cung cấp tùy chỉnh linh hoạt cho chiều dài chân, tùy chọn mạ và định dạng đóng gói chuyên biệt. Mẫu kỹ thuật có sẵn trong vòng 48 giờ để kiểm tra đủ điều kiện và đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ kỹ thuật ứng dụng để hỗ trợ lựa chọn đầu nối và tối ưu hóa bố cục PCB. Với hơn một thập kỷ kinh nghiệm sản xuất đầu nối, chúng tôi cam kết cung cấp các giải pháp kết nối vượt quá mong đợi về hiệu suất đồng thời duy trì giá cả cạnh tranh cho các chương trình sản xuất số lượng lớn.
