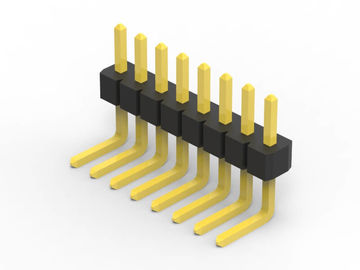

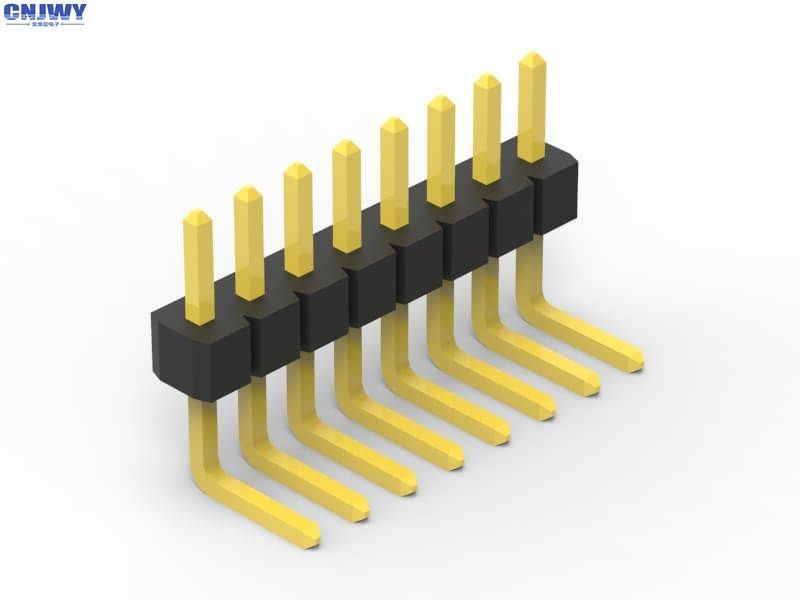

Long Pin Header Đơn hàng, Square Right Angle Header Connector

Long Feet Male Pin Header Connector uốn cong qua lỗ cách điện đen

Bộ kết nối PCB là gì?

Các kết nối bảng mạch in là các hệ thống kết nối được gắn trên PCB.hoặc đến hoặc từ PCB từ một nguồn khác trong thiết bị xây dựngChúng cung cấp một phương pháp thiết kế dễ dàng để sản xuất, vì các PCB không được dây cứng với nhau và có thể được lắp ráp sau đó trong quy trình sản xuất.

Định hướng kết nối PCB

Thuật ngữ PCB Connector đề cập đến một hệ thống kết nối đa chân cơ bản, thường có bố cục hình chữ nhật.Một cặp kết nối PCB kết nối sẽ là cho board-to-board hoặc cáp-to-board (cáp-to-board)Các bố cục board-to-board có thể cung cấp một loạt các định hướng kết nối PCB, tất cả đều dựa trên các gia tăng 90 độ:

• Song song hoặc mezzanine cả hai đầu nối đều định hướng dọc;
• 90 độ, góc phải, Motherboard đến Daughterboard 1 kết nối là dọc, một ngang;
• 180 độ, Coplanar, Edge-to-Edge cả hai đầu nối đều định hướng ngang.

Các tên khác cho các kết nối PCB

Các kết nối PCB có thể được gọi là sản phẩm kết nối PCB. Các thuật ngữ cụ thể cũng được sử dụng cho hai bên của kết nối.vì chúng chỉ đơn giản là những hàng chốt. Các kết nối PCB nữ có thể được gọi là ổ cắm, hộp đựng, hoặc thậm chí (một chút khó hiểu) hộp đựng tiêu đề.

Tại sao chọn CNJWY

Sản xuất tự động

Hơn 80% sản phẩm của CNJWY được sản xuất bằng dây chuyền lắp ráp tự động.để chúng tôi có thể cung cấp các sản phẩm có trình độ cao nhất cho khách hàng của chúng tôi.

Giao hàng đúng giờ

Mỗi khách hàng là khác biệt, vì vậy chúng tôi phải thực hiện mọi giao hàng đúng giờ để trân trọng mọi cơ hội mà khách hàng của chúng tôi cung cấp.

Tạo ra giá trị

Doanh nghiệp giống như một hành trình dài. Giá trị là những quan điểm trên đường đi. Tạo giá trị cho khách hàng là tạo giá trị cho công ty, vì cùng giành chiến thắng là mục tiêu của chúng tôi.

Phản ứng ngay lập tức

Mọi người sẽ gặp rắc rối lúc này sau đó, cũng như thời gian làm việc. phản ứng ngay lập tức có thể giải quyết các vấn đề khách hàng gặp phải trong thời gian.

Thông số kỹ thuật:

1- Đánh bóng:1.00mm ((0.039')

2Tên kết nối: PCB Connector/Pin Header

3- Vật liệu cách nhiệt:PA6T UL 94-V0

4- Vật liệu tiếp xúc: Đồng đồng

5. Loại gắn: Qua lỗ

6Số hàng: đơn

7- Kết thúc liên lạc:

8- Kết thúc:

9Màu sắc: Đen

10. Đánh giá hiện tại:1.0 AMP

11. Cưỡng lại điện áp: 500V AC / DC

12. Kháng tiếp xúc: 20mΩ Max

13Hình dạng liên lạc: Square Pin

14. Chiều dài chân: Tùy chỉnh

15- Pin có sẵn: 2 pin đến 80 pin

Ứng dụng sản phẩm:

Đầu pin nam được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như ô tô, thiết bị y tế, máy tính và như vậy. như dưới đây hình ảnh là kịch bản ứng dụng. hình ảnh là giới hạn,Để biết thêm chi tiết, bạn có thể liên hệ trực tiếp với nhóm bán hàng của chúng tôi.
