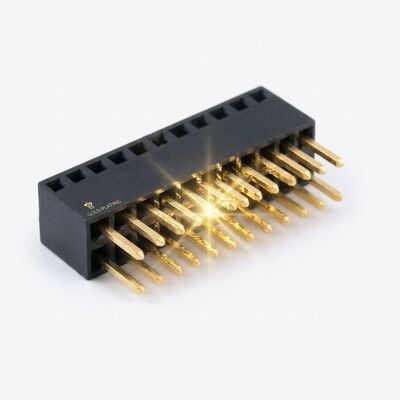

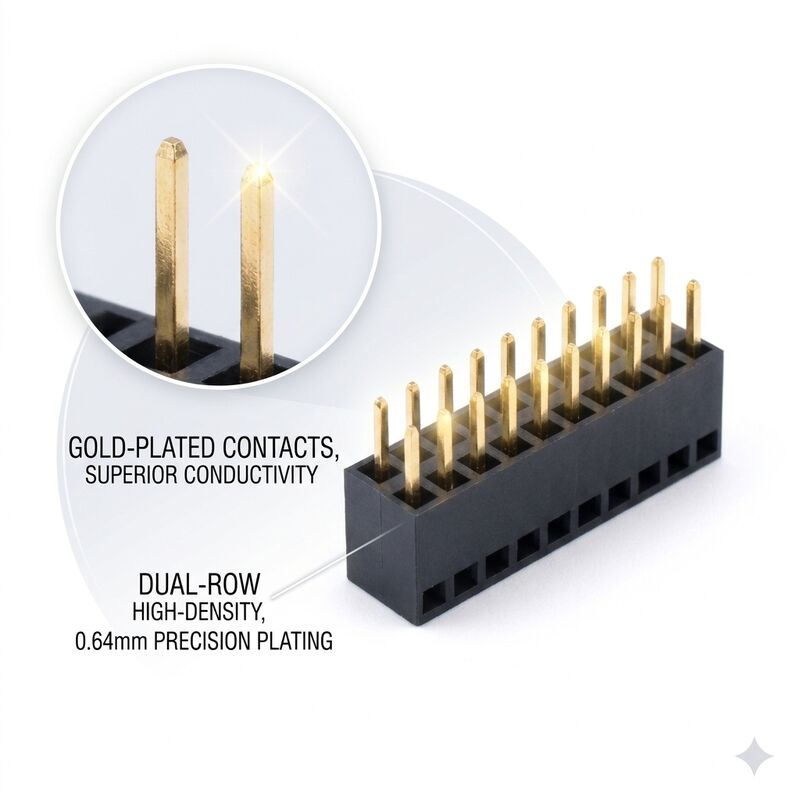

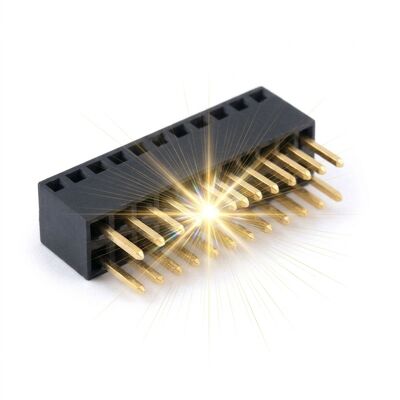

0,8mm Pitch Fine Pitch Gác lửng Đầu nối nữ tiêu đề Hàng kép Ổ cắm PCB xếp chồng 2x30P

Khi hai bo mạch cần được xếp chồng lên nhau trong một vỏ chỉ dày vài milimet, khoảng cách chân cắm trở thành yếu tố giới hạn trước bất kỳ yếu tố nào khác. Với khoảng cách 0,8mm, đầu nối cái hai hàng này chứa sáu mươi chân cắm vào một thân chỉ dài hơn 12mm, mang đến cho các nhà thiết kế một giao diện bo mạch sang bo mạch nằm gọn trong đường viền của PCB nhỏ hơn. Đây là lớp mật độ được sử dụng bởi các thiết bị cầm tay, mô-đun máy ảnh và các bộ đàm nhỏ gọn, nơi mà đầu nối 1,27mm sẽ vượt ra ngoài cạnh bo mạch.

Các bộ phận bo mạch sang bo mạch có khoảng cách nhỏ sống hoặc chết dựa trên độ phẳng. Mỗi chân cắm ở đây được giữ trong một ô đúc với cửa sổ đuôi được kiểm soát, và hàng đuôi hoàn thiện được kiểm tra độ phẳng trên toàn bộ chiều dài thân. Mạ vàng 0,38 micron trên niken giữ cho giao diện chân cắm ổn định ở lực kết nối thấp, điều này quan trọng vì các lò xo phải đủ nhẹ để cho phép lắp ráp thủ công một chồng mezzanine nhỏ mà không làm căng các mối hàn.

• Khoảng cách nhỏ 0,8mm: Sáu mươi chân cắm trong thân 12,4mm, đủ nhỏ để nằm gọn trong đường viền của PCB nhỏ gọn.
• Độ phẳng được kiểm soát: Mỗi đuôi được định vị bởi một ô đúc và hàng hoàn thiện được kiểm tra độ phẳng từ đầu đến cuối.
• Chiều cao chồng 4,0 đến 8,0mm: Nhiều chiều cao thân đúc bao phủ các khoảng trống mezzanine phổ biến mà không làm thay đổi mẫu chân bo mạch.
• Vàng 0,38 micron trên niken: Giao diện điện trở thấp ổn định ở lực kết nối nhẹ mà lò xo khoảng cách nhỏ yêu cầu.
• Chất cách điện PA9T: Giữ các ô chân cắm dưới milimet đúng vị trí qua quá trình hàn lại 260°C và chu kỳ nhiệt lặp lại.
• Chốt dẫn hướng: Các chốt định vị đúc căn giữa đầu nối khớp nối trước khi chân cắm tiếp xúc, bảo vệ các lò xo khoảng cách nhỏ.

Đầu nối mezzanine với khoảng cách 0,8mm được tìm thấy trong các sản phẩm mà diện tích bo mạch là quý giá và chiều cao được cố định bởi vỏ bọc. Đầu dò siêu âm cầm tay sử dụng chúng để nối bo mạch đầu cuối tương tự với bo mạch xử lý kỹ thuật số, mô-đun máy ảnh sử dụng chúng cho kết nối cảm biến với ISP, và các bộ đàm nhỏ gọn sử dụng chúng giữa bo mạch RF và bo mạch băng tần cơ sở. Chúng cũng xuất hiện trong các đầu cảm biến công nghiệp, trong các thiết bị đầu cuối điểm bán hàng xếp chồng bo mạch hiển thị lên trên bo mạch chính, và trong các vỏ máy ảnh ô tô nơi hai bo mạch phải căn chỉnh trong phạm vi một phần nhỏ của milimet.

Các chiều cao thân 4,0, 5,0, 6,5 và 8,0mm có sẵn từ cùng một hệ thống chân cắm, và đầu nối đực tương ứng được báo giá từ cùng một bản vẽ để đảm bảo chiều cao chồng. Các vị trí từ 2 x 10 đến 2 x 40 được sản xuất mà không tính phí khuôn. Chúng tôi có thể thêm vỏ chắn cho các chồng nhạy cảm với RF, một tab giữ để cố định cơ học và đóng gói băng và cuộn để đặt tự động. Đối với các chương trình ô tô, mạ có thể được nâng lên 0,76 micron và chất cách điện được chuyển sang loại nhiệt độ cao hơn, và chúng tôi cung cấp báo cáo kiểm tra sản phẩm đầu tiên đầy đủ với đơn đặt hàng mẫu.

Các ổ cắm mezzanine khoảng cách nhỏ được vận chuyển trong khay chống tĩnh điện gồm 1000 chiếc, mỗi bộ phận nằm trong túi riêng để không chân cắm nào chạm vào hàng xóm. Các khay được xếp chồng với lớp lót bọt trong các thùng carton xuất khẩu mang nhãn trung lập CNJWY, và mỗi thùng carton được đánh dấu với mức độ nhạy độ ẩm vì các bộ phận này chỉ hàn lại. Tổng trọng lượng được giới hạn ở mức 15 kg cho vận chuyển hàng không và pallet cho vận chuyển đường biển được quấn màng co chống ẩm trong container. Đóng gói băng và cuộn có sẵn cho các dây chuyền tự động. Mỗi lô hàng bao gồm báo cáo độ phẳng, bảng kích thước sản phẩm đầu tiên và chứng chỉ độ dày mạ được rút ra từ cùng một lô sản xuất.
