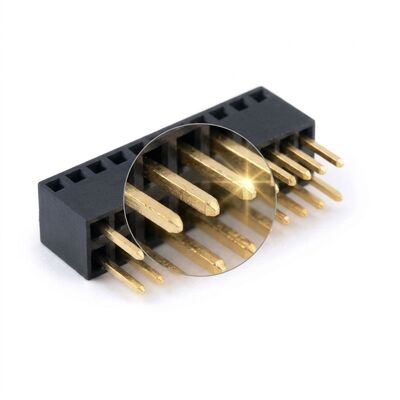

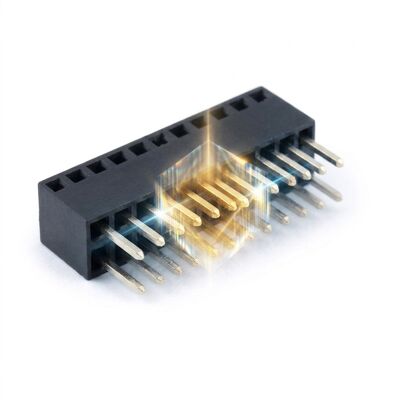

2,54mm Cao độ hiện tại 5A Đầu nối kép đầu nối nữ Ổ cắm nguồn PCB

Hầu hết các đầu nối 2.54mm đều có định mức hai hoặc ba ampe, điều này ổn cho tín hiệu và chỉ đủ cho nguồn điện. Biến thể này nâng giới hạn lên 5A mỗi chân tiếp xúc bằng cách sử dụng hai ngón lò xo độc lập trên mỗi đầu cuối thay vì một, đồng thời nhân đôi đường dẫn dẫn điện và lực ép thông thường. Lớp đồng phosphor dày 0.30mm cũng làm giảm sự gia tăng nhiệt độ, nếu không sẽ giới hạn dòng điện trong một khối đầu nối dày đặc.

Vì tiếp điểm tản nhiệt nhiều hơn, vật liệu cách điện được nâng cấp lên PA9T và thân được đúc với khoảng cách không khí rộng hơn giữa các ô để nhiệt thoát ra khỏi trường chân pin thay vì ngấm vào vỏ. Kết quả là một đầu nối có thể tải dòng điện động cơ, dòng điện bộ điều khiển LED hoặc dòng điện bộ sưởi thông qua cùng một footprint 2.54mm mà các kỹ sư đã sử dụng cho tín hiệu, tránh một khối đầu cuối riêng biệt trên các bảng mạch không có chỗ cho nó.

• 5A mỗi chân tiếp xúc: Các ngón lò xo kép nhân đôi đường dẫn dẫn điện và lực ép thông thường, nâng định mức cao hơn nhiều so với các ổ cắm 3A tiêu chuẩn.

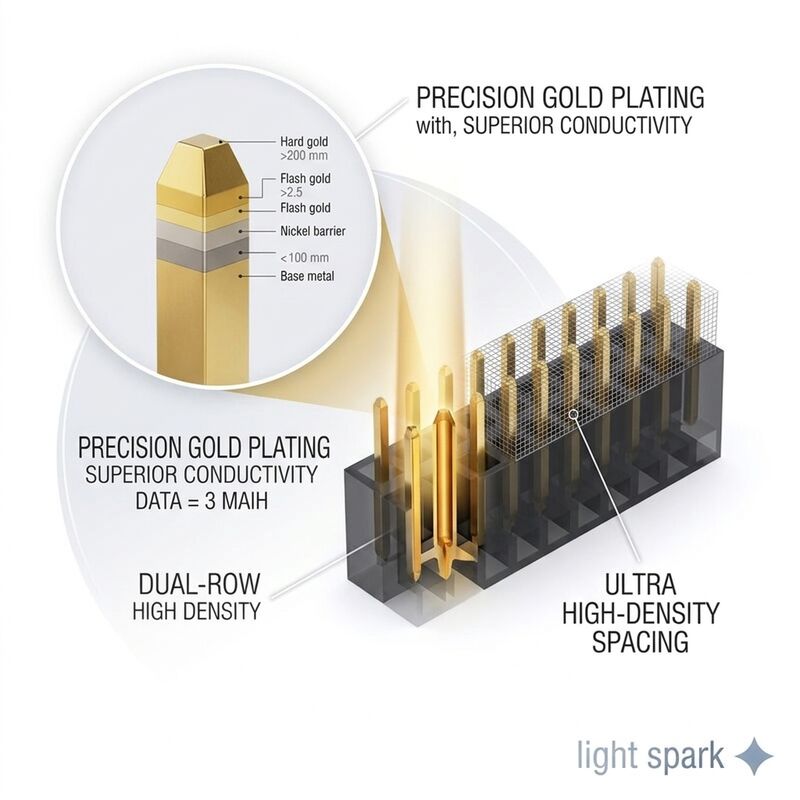

• Đồng phosphor 0.30mm: Lớp tiếp xúc dày hơn làm giảm sự gia tăng nhiệt độ để định mức dòng điện được duy trì trong các khối dày đặc.
• Lò xo tiếp xúc kép: Hai ngón độc lập duy trì áp lực nếu một ngón bị lỏng, cải thiện độ tin cậy dưới rung động.
• Thân chịu nhiệt PA9T: Chịu được hoạt động ở nhiệt độ môi trường 125°C và hàn lại ở 260°C mà không bị mềm xung quanh các ô tiếp xúc.
• Luồng không khí mở: Các khoảng trống đúc rộng hơn cho phép nhiệt thoát ra khỏi trường chân pin thay vì ngấm vào vật liệu cách điện.
• Cùng footprint 2.54mm: Thay thế đầu nối tín hiệu tiêu chuẩn mà không thay đổi mẫu mạch PCB hoặc chân cắm ghép nối.

Các đầu nối 2.54mm chịu dòng điện cao được sử dụng khi bảng mạch cần truyền tải điện năng mà không cần thêm đầu nối vít. Các bảng mạch điều khiển động cơ sử dụng chúng để chuyển dòng pha sang tầng công suất, các bộ đèn LED sử dụng chúng để nối bảng điều khiển với bảng mạch đèn, và các hệ thống quản lý pin sử dụng chúng để đưa dòng điện từ dây đai pin lên PCB đo lường. Chúng cũng xuất hiện trong các bộ điều khiển nhiệt, nơi bảng mạch rơ le cấp nguồn cho tải điện trở, và trong các mô-đun tín hiệu đường sắt phải chịu được nhiệt độ môi trường xung quanh cao. Trong mỗi trường hợp, đầu nối mang vài ampe trong khi vẫn giữ cho thiết bị có thể bảo trì được.

Chúng tôi có thể điều chỉnh chân tiếp xúc theo hồ sơ dòng điện của bạn: có sẵn biến thể 6A với lớp mạ dày hơn, và phiên bản với một cặp nguồn và các vị trí còn lại là chân tiếp xúc tín hiệu tiêu chuẩn được sản xuất theo yêu cầu. Các vị trí từ 2 x 2 đến 2 x 20 được cắt từ dải mà không tính phí khuôn. Các tính năng tùy chọn bao gồm tường định hướng để ngăn cắm ngược nguồn, vị trí đầu tiên có khóa, độ dày vàng 0.76 hoặc 1.27 micron cho các chương trình độ tin cậy cao, và chốt định vị cho lắp ráp tự động. Hỗ trợ kỹ thuật bao gồm biểu đồ giảm dòng điện cho nhiệt độ môi trường và diện tích đồng trên bảng mạch của bạn.

Đóng gói 1000 chiếc mỗi túi chống tĩnh điện có chất hút ẩm, mười túi mỗi thùng xuất khẩu. Vì các bộ phận này chạy nóng khi sử dụng, mỗi thùng đều mang số lô sản xuất liên kết với hồ sơ kiểm tra giảm dòng điện cho lô đó. Thùng được lót xốp để lò xo tiếp xúc không bị ép trước trong quá trình vận chuyển, và túi bên trong được hàn kín bằng nhiệt chống ẩm. Tổng trọng lượng được giữ dưới 15 kg cho vận chuyển hàng không, và vận chuyển đường biển được đóng pallet và quấn màng co. Nhãn thương hiệu riêng, thùng có mã vạch và bao bì đã qua kiểm tra thả rơi đều có sẵn. Mỗi lô hàng bao gồm báo cáo điện trở tiếp xúc, chứng nhận độ dày mạ và tóm tắt kết quả kiểm tra tăng nhiệt độ.
