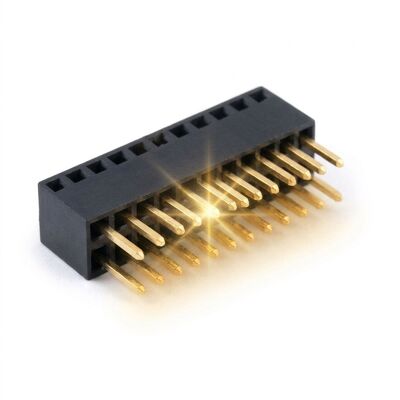

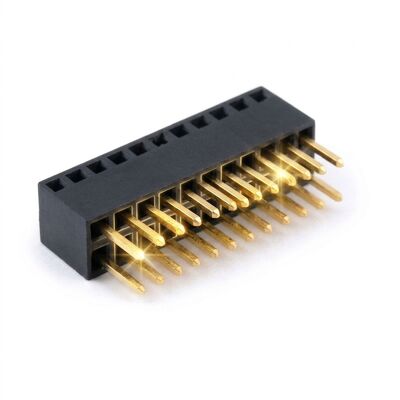

Đầu nối chân tròn gia công 40 chân mạ vàng nickel

Các đầu nối dập nhanh và rẻ tiền, nhưng chúng không thể sánh được với khả năng đàn hồi của ổ cắm gia công. Đầu cắm female tròn 2.54mm này được chế tạo từ ống đồng tiện chính xác, mỗi ống mang một ổ cắm tiếp xúc sáu ngón bao quanh một chốt tròn hoặc vuông ở tất cả các mặt. Kết quả là một ổ cắm có lực cắm không đổi trong hàng trăm chu kỳ, đó là lý do tại sao ổ cắm gia công chiếm ưu thế trên các bảng burn-in, ổ cắm kiểm tra IC và bất kỳ bộ phận lắp ráp nào được kết nối và ngắt kết nối trong quá trình bảo trì thay vì chỉ một lần tại nhà máy.

Vật liệu cách điện là PPS thay vì nylon. PPS giữ nguyên kích thước dưới hoạt động liên tục ở 125°C và không bị biến dạng khi ổ cắm được kẹp vào bộ gá kiểm tra, do đó khoảng cách tiếp xúc 2.54mm vẫn giữ nguyên sau nhiều năm thay đổi nhiệt độ. Lớp mạ vàng dày 0.76 micron nằm trên lớp niken chắn dày 2.5 micron, giữ điện trở tiếp xúc gần 10 milliohm và ngăn chặn sự khuếch tán niken làm mờ lớp mạ mỏng trên các bộ phận rẻ tiền.

• Tiếp điểm tiện chính xác: Mỗi ống đồng được gia công trên máy tiện Thụy Sĩ, tạo ra lỗ khoan đồng tâm giữ cho lực cắm nhất quán từ chân thứ nhất đến chân thứ bốn mươi.
• Ổ cắm tiếp xúc sáu ngón: Ổ cắm bên trong giữ chặt cả chốt tròn và vuông, đồng thời duy trì khả năng đàn hồi vượt xa tuổi thọ của tiếp điểm dập.
• Mạ vàng 0.76 micron trên niken: Lớp niken chắn dày 2.5 micron ngăn chặn sự khuếch tán, do đó điện trở tiếp xúc vẫn gần 10 milliohm trong suốt tuổi thọ dịch vụ.
• Vật liệu cách điện PPS: Polyphenylen sulfide chịu được hàn 260°C, dung môi và hoạt động liên tục ở 125°C mà không bị biến dạng kích thước.
• Lực cắm thấp và ổn định: Lực kết nối vẫn có thể dự đoán được sau 500 chu kỳ, giúp bảo vệ các lỗ xuyên mạ trên các bảng mạch được sửa đổi.
• Kiểu chân cắm cho IC: Định dạng hàng đơn 2.54mm chấp nhận các đường viền DIP tiêu chuẩn, bộ chuyển đổi chân tiện và chốt quấn dây.

Ổ cắm gia công được chỉ định bất cứ nơi nào kết nối phải chịu được việc cắm lại nhiều lần. Các bảng kiểm tra burn-in và tuổi thọ sử dụng chúng vì tiếp điểm dập mất lực đàn hồi sau vài trăm chu kỳ trong lò. Bộ lập trình ECU ô tô và các bộ gá hiệu chuẩn dựa vào chúng để bảo vệ các lỗ xuyên mạ của các bộ điều khiển đắt tiền. Các nhà thiết kế âm thanh và nhạc cụ chọn chúng cho các ổ cắm bộ khuếch đại thuật toán và bộ chuyển đổi DIP, nơi tiếp điểm chặt, điện trở thấp giúp giảm thiểu nhiễu. Chúng cũng là lựa chọn tiêu chuẩn cho nguyên mẫu quấn dây, ổ cắm pha lê và rơ-le, và bất kỳ bảng mạch cũ nào được sửa chữa thay vì thay thế.

Chúng tôi gia công ống đồng hoặc đồng beryllium, và có thể tăng độ dày vàng lên 1.27 hoặc 1.5 micron cho các bộ gá có số lần cắm cao. Chiều dài hàng đơn từ 2 đến 40 vị trí được lưu kho dưới dạng vật liệu dải, vì vậy các lô hàng nhỏ không cần khuôn mới. Các tính năng tùy chọn bao gồm đáy kín để bảo vệ lỗ xuyên, chiều dài đuôi hàn phù hợp với bảng mạch 1.6mm hoặc 2.4mm, và vật liệu cách điện bằng PPS hoặc PEI chịu nhiệt cao. Các ổ cắm tiếp xúc tùy chỉnh cho chốt tròn 0.5mm và cho chốt vuông 0.64mm đều có sẵn, và các mẫu kỹ thuật được gửi đi trong vòng năm ngày làm việc kể từ khi phê duyệt bản vẽ.

Ổ cắm gia công được đóng gói trong ống chống tĩnh điện gồm 20 hoặc 50 chiếc, giúp bảo vệ các tiếp điểm tiện khỏi va đập ngang trong quá trình vận chuyển. Các ống được đóng hộp vào thùng carton xuất khẩu với các nắp đệm xốp, và mỗi thùng carton mang một số lô liên kết với chứng nhận mạ cho thùng đó. Vì lớp vàng là yếu tố chi phí chính của sản phẩm này, mỗi lô hàng đều bao gồm báo cáo độ dày mạ được đo bằng huỳnh quang tia X tại ba điểm trên lô. Thùng carton được niêm phong bằng băng keo chống giả mạo và được đánh dấu bằng chỉ báo độ ẩm cho vận chuyển đường biển. Nhà phân phối có thể yêu cầu ống trung tính, nhãn hiệu riêng và thùng carton có mã vạch, và chúng tôi lưu trữ hồ sơ báo cáo kích thước trong ba năm cho mỗi lô hàng đã xuất xưởng.
