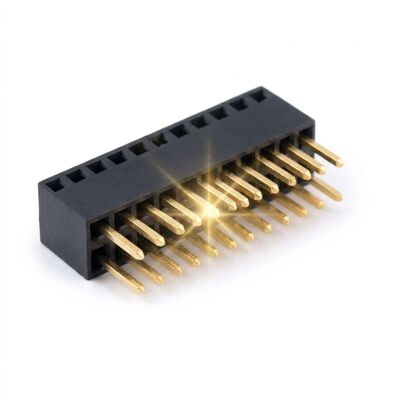

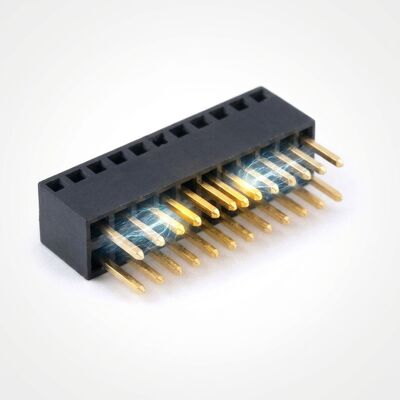

Đầu nối female hàng ba 2.54mm 3x40P xuyên lỗ mạ vàng PA6T

Thiết kế bo mạch hết không gian cạnh hiếm khi cần một vỏ lớn hơn; chúng cần một ổ cắm xếp chồng nhiều mạch hơn vào cùng một diện tích. Đầu nối cái ba hàng có bước răng 2.54mm này đặt ba hàng chân tiếp xúc song song trên chiều rộng 7.62mm duy nhất, vì vậy một giao diện 120 chân chiếm diện tích bo mạch mà ổ cắm hai hàng thông thường chỉ cần cho 80 chân. Diện tích chân cắm vẫn nằm trong lưới 2.54mm quen thuộc, có nghĩa là các đầu nối chân đực, cầu nối jumper và dây cáp ruy băng hiện có vẫn kết nối mà không cần thiết kế lại phía kết nối.

Vật liệu cách điện được đúc từ PA6T, một loại polyamide chịu nhiệt cao, có thể chịu được quá trình hàn lại không chì ở 260°C và giữ nguyên kích thước sau nhiều lần thay đổi nhiệt độ. Mỗi chân tiếp xúc bằng đồng phosphor có lớp mạ vàng mỏng trên lớp mạ niken bên dưới, giữ điện trở tiếp xúc dưới 20 milliohms trong suốt tuổi thọ của bộ phận. Lò xo tiếp xúc kín hai điểm giữ chặt mọi chân vuông 0.64mm, điều này quan trọng đối với các bộ phận ba hàng vì hàng giữa là hàng khó kiểm tra nhất sau khi hàn.

• Mật độ ba hàng: Ba hàng chân tiếp xúc trên chiều rộng thân 7.62mm cho nhiều hơn 50% số chân so với ổ cắm hai hàng có cùng chiều dài.
• Tương thích lưới 2.54mm: Chân tiếp xúc nằm trên bước răng tiêu chuẩn 2.54mm, vì vậy đầu nối kết hợp với các chân vuông 0.64mm và cầu nối thông thường.
• Thân PA6T chịu nhiệt cao: Vật liệu cách điện UL 94V-0 chịu được nhiệt độ hàn lại 260°C và giữ ổn định kích thước qua quá trình hàn sóng.

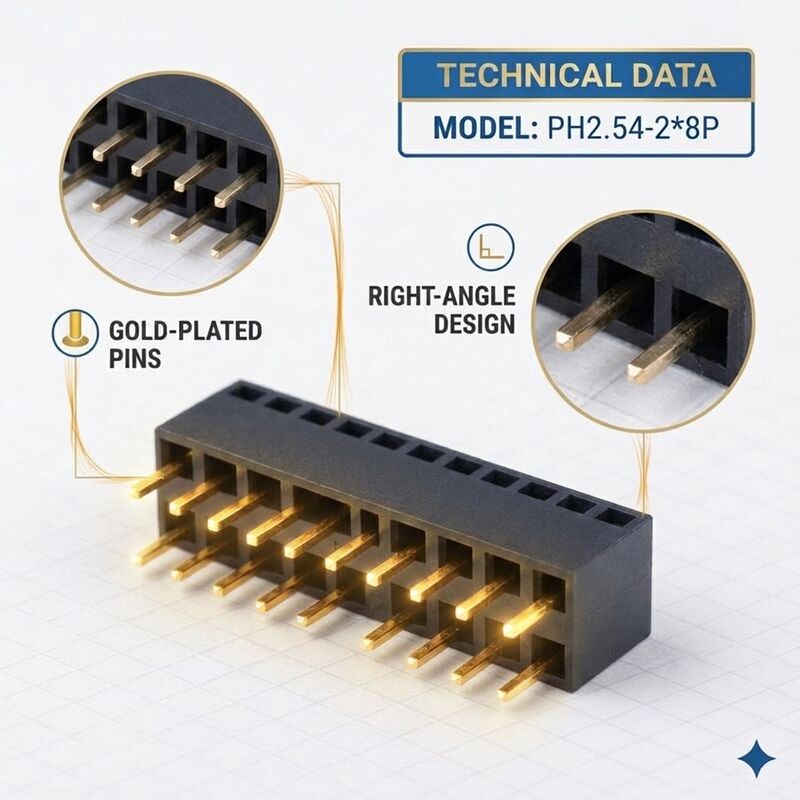

• Chân tiếp xúc mạ vàng: Chân tiếp xúc bằng đồng phosphor mạ niken giữ điện trở tiếp xúc dưới 20 milliohms và chống ăn mòn do cọ xát.
• Lò xo tiếp xúc kín: Lò xo bốn ngón giữ chặt mỗi chân ở cả hai mặt, bảo vệ tính toàn vẹn tín hiệu khi hàng giữa bị che khuất khỏi tầm nhìn.
• Đánh dấu hàng bằng màu sắc: Các chỉ số hàng được đúc trên mặt trên cho phép người vận hành xác minh hướng trước khi bo mạch vào lò hàn.

Đầu nối ba hàng xuất hiện ở bất cứ đâu bo mạch điều khiển phải chuyển một bus song song rộng mà không tăng chiều dài. Các cài đặt điển hình bao gồm các bo mạch nền PLC công nghiệp định tuyến 96 hoặc 120 tín hiệu giữa thẻ I/O và bo mạch chủ, các bảng điều khiển màn hình LED cần các trình điều khiển hàng dày đặc, các đầu vào thiết bị đo mang nhiều kênh tương tự, và các bộ gá kiểm tra nơi một lần cắm phải tiếp xúc với toàn bộ mảng đầu dò cùng một lúc. Vì thân chỉ rộng 7.62mm, bộ phận này cũng phù hợp cho việc xếp chồng mezzanine trong các thiết bị y tế cầm tay, nơi khoảng cách bo mạch đến bo mạch được cố định bởi vỏ hiện có.

Các chiều dài từ 3 x 2 đến 3 x 40 chân được lắp ráp từ một dải chân tiếp xúc chung, vì vậy chi phí công cụ không được chuyển sang các đơn hàng nhỏ. Chúng tôi có thể cung cấp độ dày vàng chọn lọc 0.38, 0.76 hoặc 1.27 micron theo yêu cầu, thay đổi vật liệu cách điện thành PA9T hoặc PBT cho các chương trình nhạy cảm về chi phí, và đúc một gờ định vị hoặc một khóa phân cực vào thân khi phía kết nối cần một hướng duy nhất. Đội ngũ kỹ thuật của chúng tôi lưu giữ các mô hình 3D đầy đủ và các mẫu chân PCB được đề xuất, và trả lại phê duyệt bản vẽ trong vòng hai ngày làm việc cho các diện tích chân cắm tùy chỉnh.

Mỗi đầu nối được đếm vào túi chống tĩnh điện theo lô 1000 chiếc, kèm theo gói hút ẩm và chỉ thị độ ẩm. Sau đó, các túi được đóng gói vào thùng carton sóng đạt tiêu chuẩn xuất khẩu mang nhãn CNJWY trung lập, và trường chân cắm được bảo vệ bằng miếng chèn bọt đúc để không có chân tiếp xúc nào chạm vào thành thùng. Tổng trọng lượng thùng carton dưới 15 kg, cho phép xử lý thủ công trong giới hạn vận chuyển hàng không quốc tế, trong khi các kiện hàng pallet cho vận chuyển đường biển được quấn màng co và đóng đai để kiểm soát độ ẩm. Nhãn mã vạch tùy chỉnh, thùng carton mang thương hiệu riêng và bao bì bên trong được kiểm tra thả rơi có sẵn cho khách hàng phân phối. Mỗi lô hàng đều kèm theo báo cáo kích thước, chứng nhận độ dày mạ và tuyên bố RoHS được lấy từ cùng lô sản xuất.
