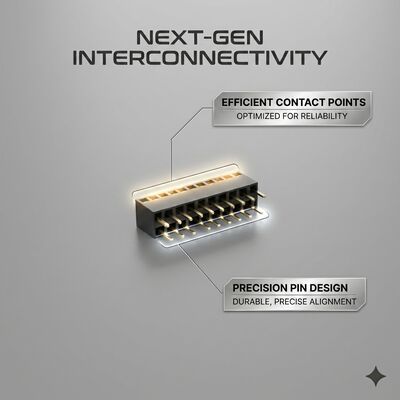

Đầu nối cái hàng đôi 2.54MM kiểu hộp che, mạ vàng PA6T, có rãnh định hướng, chân cắm PCB

CNJWY giới thiệu Đầu nối cái dạng Hộp che chắn kiểu 2.54MM Hàng đôi, được thiết kế với tường che chắn tích hợp cung cấp khả năng phân cực cơ học, ngăn ngừa cắm ngược và bảo vệ tiếp xúc nâng cao so với thiết kế đầu nối cái không có che chắn tiêu chuẩn. Che chắn kiểu hộp tạo thành một vỏ bảo vệ xung quanh khu vực tiếp xúc, hướng đầu nối đực ghép nối vào đúng vị trí căn chỉnh đồng thời ngăn chặn vật lý các nỗ lực cắm ngược hoặc lệch tâm. Cơ chế khóa cơ học này rất quan trọng trong môi trường sản xuất nơi lỗi lắp ráp có thể làm hỏng đầu nối, gây đoản mạch các đường nguồn hoặc gây lỗi trường tiềm ẩn trong thiết bị đã triển khai. Các tiếp điểm đồng phosphor mạ vàng flash mang lại kết nối điện trở thấp nhất quán trong suốt tuổi thọ chu kỳ ghép nối được đánh giá, trong khi vỏ nhựa nhiệt dẻo chịu nhiệt cao PA6T được gia cố bằng sợi thủy tinh đảm bảo ổn định kích thước trong quá trình hàn không chì. Với các cấu hình hàng đôi có sẵn từ 06P đến 64P và hỗ trợ các sơ đồ phân cực tiêu chuẩn và tùy chỉnh bao gồm khóa thiếu chân và kiểm soát định hướng dựa trên khe cắm, đầu nối này cung cấp giải pháp kết nối mạnh mẽ, chống lỗi cho các hệ thống điện tử công nghiệp, y tế và quan trọng.

• Bảo vệ tường che chắn tích hợp: Che chắn kiểu hộp bao bọc hoàn toàn khu vực tiếp xúc, bảo vệ các tiếp điểm cái khỏi hư hỏng cơ học trong quá trình xử lý, lắp ráp và bảo trì tại hiện trường. Các tường che chắn cũng cung cấp một phễu dẫn hướng tự căn chỉnh đầu nối đực ghép nối, giảm sự biến đổi lực cắm và ngăn ngừa hư hỏng chân bị cong.
• Ngăn ngừa cắm ngược có phân cực: Các tính năng phân cực tích hợp bao gồm hình dạng khe che chắn không đối xứng và khóa thiếu chân tùy chọn ngăn chặn vật lý việc cắm ngược, lệch tâm hoặc lệch hàng đơn. Điều này loại bỏ nguyên nhân chính gây ra lỗi trường liên quan đến đầu nối trong thiết bị điện tử được lắp ráp trong sản xuất.
• Nâng cao độ tin cậy ghép nối: Cơ chế ghép nối được dẫn hướng bởi che chắn làm giảm độ chính xác cần thiết cho việc cắm đầu nối thủ công, cho phép lắp ráp nhanh hơn và đáng tin cậy hơn bởi các nhà vận hành dây chuyền sản xuất. Ngay cả với sự sai lệch góc nhỏ, các tường che chắn sẽ hướng đầu nối ghép nối vào đúng vị trí.
• Hiệu suất tiếp điểm mạ vàng flash: Các tiếp điểm đồng phosphor với lớp mạ niken phủ vàng flash đồng nhất duy trì điện trở tiếp xúc dưới 20mΩ trong 300 chu kỳ ghép nối, đảm bảo kết nối điện đáng tin cậy ngay cả sau các thao tác kết nối-ngắt lặp đi lặp lại trong quá trình kiểm tra, cấu hình và bảo trì tại hiện trường.
• Vỏ chịu nhiệt cao PA6T: Vỏ che chắn và tiếp điểm bằng nhựa nhiệt dẻo PA6T đạt chuẩn UL94V-0, được gia cố bằng 30% sợi thủy tinh, chịu được nhiệt độ hàn lại đỉnh 260°C. Thiết kế che chắn tích hợp duy trì hình dạng tường chính xác trong toàn bộ chu kỳ nhiệt, bảo tồn chức năng phân cực và căn chỉnh.
• Loại bỏ lỗi sản xuất: Trong môi trường sản xuất số lượng lớn, chi phí của một lần cắm đầu nối ngược duy nhất có thể vượt quá chi phí đầu nối theo cấp số nhân khi tính đến việc sửa chữa PCB, hư hỏng hệ thống và thời gian ngừng hoạt động của dây chuyền sản xuất. Thiết kế hộp che chắn loại bỏ hoàn toàn chế độ lỗi này, mang lại sự tự tin cho kỹ thuật đối với các bộ phận lắp ráp quan trọng.

Đầu nối cái dạng hộp che chắn là thiết yếu trong các ứng dụng mà lỗi lắp ráp của con người phải được loại bỏ bằng thiết kế. Thiết bị tự động hóa công nghiệp bao gồm bộ điều khiển PLC, ổ đĩa động cơ và mô-đun I/O phân tán sử dụng đầu nối che chắn để ngăn ngừa các lỗi lắp ráp tốn kém trong quá trình đấu dây bảng điều khiển và lắp đặt tại hiện trường. Thiết bị y tế như máy theo dõi bệnh nhân, máy bơm tiêm truyền và thiết bị chẩn đoán hình ảnh yêu cầu đầu nối có phân cực để đảm bảo an toàn cho bệnh nhân bằng cách ngăn ngừa các lỗi kết nối có thể áp dụng sai điện áp hoặc tín hiệu. Điện tử quốc phòng và hàng không vũ trụ sử dụng đầu nối che chắn trong các mô-đun hàng không, thiết bị liên lạc và hệ thống dẫn đường, nơi việc ghép nối sai đầu nối có thể làm ảnh hưởng đến chức năng quan trọng của nhiệm vụ. Dây chuyền lắp ráp ECU ô tô hưởng lợi từ các đầu nối chống lỗi giúp tăng tốc độ sản xuất bằng cách loại bỏ lỗi cắm. Cơ sở hạ tầng viễn thông bao gồm bộ thu phát trạm gốc và thiết bị chuyển mạch mạng dựa vào đầu nối che chắn cho các kết nối đơn vị có thể thay thế tại hiện trường. Các ứng dụng bổ sung bao gồm hệ thống tín hiệu đường sắt, thiết bị bảo vệ nguồn, thiết bị kiểm tra bán dẫn và thiết bị phân tích phòng thí nghiệm, nơi độ tin cậy của đầu nối ảnh hưởng trực tiếp đến an toàn hệ thống và độ chính xác đo lường.

Đầu nối hộp che chắn CNJWY được đóng gói trong khay chống tĩnh điện tùy chỉnh với các ngăn riêng lẻ bảo vệ tường che chắn và tiếp điểm khỏi hư hỏng cơ học trong quá trình vận chuyển và xử lý. Mỗi khay chứa 20-50 đầu nối tùy thuộc vào số chân, với các tính năng khóa xếp chồng cho các lô hàng nhiều khay. Đối với khách hàng sử dụng băng và cuộn, thiết kế che chắn tương thích với băng vận chuyển rộng 56mm hoặc 72mm tùy thuộc vào chiều rộng đầu nối. Tất cả vật liệu đóng gói đều đáp ứng các tiêu chuẩn bảo vệ phóng tĩnh điện ANSI/ESD S20.20. Mỗi lô sản xuất đều trải qua kiểm tra quang học tự động 100% bao gồm xác minh hình dạng tường che chắn, kiểm tra kích thước tính năng phân cực và đo vị trí tiếp điểm. Các bài kiểm tra ghép nối chức năng với đầu nối đực tham chiếu xác nhận lực cắm và hiệu quả phân cực. Sản xuất CNJWY được chứng nhận ISO9001:2015 với tuân thủ UL, SGS, ROHS và REACH. Các cấu hình phân cực tùy chỉnh, màu sắc che chắn theo ứng dụng (đen, tự nhiên, xanh lam, đỏ) và các mẫu khóa thiếu chân đã sửa đổi có sẵn thông qua dịch vụ kỹ thuật OEM của chúng tôi. Thời gian giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 chiếc.
