Đầu nối Header Cái SMD Góc Vuông 1.27MM Pitch Siêu Mỏng Thiết Kế PCB Mạ Vàng

CNJWY giới thiệu Đầu nối Header cái SMD góc phải, bước nhảy 1.27MM, cấu hình thấp, được thiết kế như giải pháp tối ưu cho các sản phẩm điện tử siêu mỏng, nơi mọi milimet chiều cao đều quan trọng. Với chiều cao trên bo mạch chỉ 3.5mm, đầu nối này cho phép kết nối ngang bo mạch-bo mạch trong các vỏ máy có độ dày tổng thể chỉ 5mm, làm cho nó trở nên không thể thiếu đối với thế hệ máy tính xách tay siêu di động, máy tính bảng và hệ thống nhúng cấu hình mỏng mới nhất. Thiết kế SMD góc phải định tuyến các kết nối song song với bề mặt PCB, loại bỏ nhược điểm về chiều cao xếp chồng dọc của các đầu nối dọc truyền thống, đồng thời duy trì mật độ kết nối hai hàng với khoảng cách bước nhảy 1.27mm. Các tiếp điểm bằng đồng phosphor mạ vàng flash đảm bảo kết nối đáng tin cậy, điện trở thấp trong các ứng dụng tín hiệu mức thấp, trong khi vỏ PA6T chịu nhiệt cao chịu được quá trình lắp ráp hàn lại SMT không chì mà không bị biến dạng. Cấu hình hai hàng từ 04P đến 80P cung cấp sự linh hoạt thiết kế toàn diện, từ kết nối cảm biến thu nhỏ đến các bus dữ liệu song song mật độ cao trên các nền tảng máy tính nhúng bị hạn chế không gian.

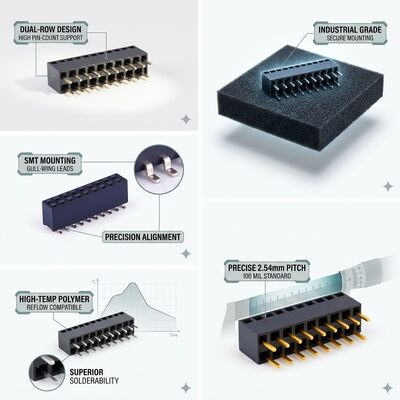

• Chiều cao trên bo mạch siêu thấp 3.5MM: Với chiều cao chỉ 3.5mm trên bề mặt PCB, đầu nối này cho phép thiết kế sản phẩm có độ dày vỏ máy tổng thể chỉ 5mm, đáp ứng các yêu cầu về hình dạng khắt khe của các dòng ultrabook, máy tính bảng và cổng IoT mỏng hiện đại, nơi không gian bên trong bị hạn chế nghiêm ngặt.
• Tối ưu hóa không gian góc phải: Hướng 90 độ định tuyến các đầu nối ghép nối theo chiều ngang, loại bỏ nhu cầu về khoảng trống theo chiều dọc phía trên PCB. Điều này cho phép cấu hình I/O cạnh bo mạch, xếp chồng bo mạch con theo chiều ngang và đặt đầu nối truy cập bên trong các vỏ máy chật hẹp.
• Lắp ráp tự động SMD: Các chân SMD dạng cánh mòng biển được tối ưu hóa cho quy trình in bột hàn và hàn lại tiêu chuẩn. Độ đồng phẳng được duy trì trong phạm vi 0.10mm trên tất cả các chân, đảm bảo hình thành mối hàn nhất quán trong quá trình hàn lại không chì với nhiệt độ đỉnh 260°C.
• Mật độ bước nhảy nhỏ 1.27MM: Bước nhảy 1.27mm mang lại mật độ kết nối gấp đôi so với đầu nối 2.54mm, cho phép cấu hình hai hàng lên đến 80 vị trí trong chiều dài đầu nối khoảng 50mm, hỗ trợ định tuyến tín hiệu phức tạp trong bố cục PCB cực kỳ nhỏ gọn.

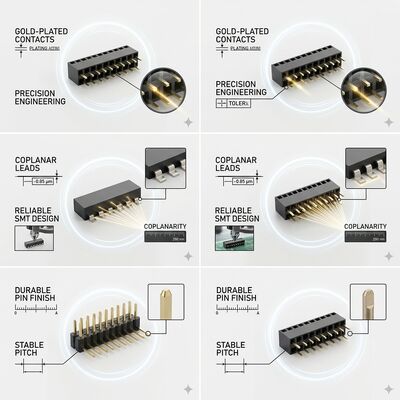

• Tín hiệu vàng flash: Lớp mạ vàng flash nhất quán trên các tiếp điểm đồng phosphor duy trì điện trở tiếp xúc dưới 30mΩ, bảo toàn tính toàn vẹn tín hiệu cho các giao diện kỹ thuật số tốc độ cao bao gồm tín hiệu USB, MIPI và LVDS thường được sử dụng trong các sản phẩm điện tử tiêu dùng mỏng.

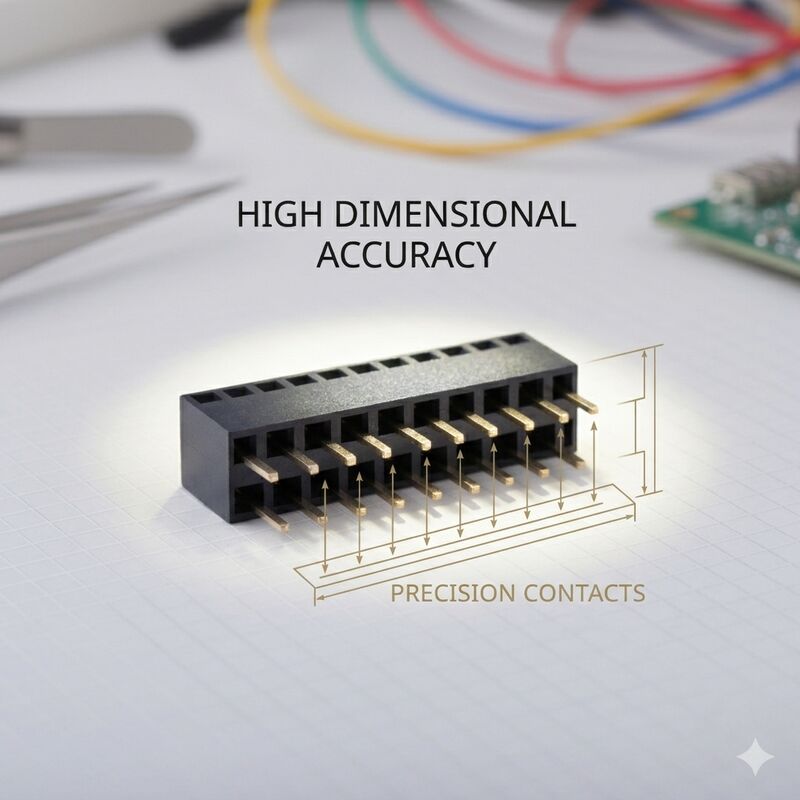

• Độ tin cậy hàn lại PA6T: Lớp cách điện PA6T gia cố bằng sợi thủy tinh duy trì dung sai bước nhảy tiếp điểm 1.27mm chính xác trong toàn bộ chu kỳ nhiệt hàn lại SMT, loại bỏ các vấn đề căn chỉnh sau lắp ráp có thể gây lỗi ghép nối trong các thiết kế đầu nối cấu hình thấp.

Đầu nối header cái SMD góc phải, bước nhảy 1.27mm, cấu hình thấp được thiết kế đặc biệt cho các sản phẩm mà các ràng buộc về chiều cao là yếu tố thiết kế chi phối. Máy tính xách tay siêu di động và máy tính bảng 2 trong 1 sử dụng các đầu nối này cho kết nối nội bộ bo mạch-bo mạch, nơi giới hạn độ dày khung máy yêu cầu chiều cao đầu nối dưới 4mm. Các mô-đun ổ đĩa thể rắn (SSD) ở các dạng M.2 và mSATA sử dụng các đầu nối góc phải cấu hình thấp để tích hợp hệ thống lưu trữ nhỏ gọn. Các lắp ráp nội bộ điện thoại thông minh và máy tính bảng bao gồm kết nối cáp linh hoạt mô-đun camera với bo mạch, kết nối trung tâm cảm biến và kết nối bo mạch điều khiển màn hình được hưởng lợi từ cấu hình siêu mỏng. Công nghệ đeo được bao gồm tai nghe AR/VR yêu cầu chiều cao đầu nối tối thiểu cho kết nối cảm biến và màn hình nội bộ. Các máy khách mỏng công nghiệp, trình phát biển báo kỹ thuật số và PC nhúng không quạt trong môi trường lắp đặt hạn chế sử dụng các đầu nối cấu hình thấp cho kết nối bo mạch I/O. Các ứng dụng bổ sung bao gồm bộ điều khiển bay drone, mô-đun giải trí trên ô tô, thiết bị chẩn đoán cầm tay y tế và thiết bị kiểm tra di động, nơi độ dày vỏ máy ảnh hưởng trực tiếp đến khả năng sử dụng sản phẩm và khả năng cạnh tranh trên thị trường.

Các đầu nối SMD góc phải, cấu hình thấp của CNJWY được cung cấp trong bao bì băng và cuộn được thiết kế đặc biệt cho việc đặt tự động tốc độ cao các linh kiện cấu hình thấp. Số lượng cuộn tiêu chuẩn dao động từ 800 đến 2.500 chiếc tùy thuộc vào số lượng chân, với cuộn đường kính 330mm trên băng tải rộng 16mm hoặc 24mm. Các bề mặt hút chân không trên thân đầu nối được thiết kế để xử lý đáng tin cậy bằng các đầu hút SMT tiêu chuẩn mà không cần dụng cụ đặc biệt. Tất cả các linh kiện được vận chuyển trong túi chống ẩm có chất hút ẩm và chỉ báo HIC theo tiêu chuẩn IPC/JEDEC J-STD-020 MSL Cấp 3. Thiết kế cấu hình thấp được bảo vệ trong quá trình vận chuyển bằng hình dạng túi tùy chỉnh ngăn ngừa biến dạng chân. Mỗi lô sản xuất đều trải qua kiểm tra quang học tự động 100% về độ đồng phẳng chân, xác minh chiều cao thân máy trong dung sai 0.10mm và đo căn chỉnh tiếp điểm. CNJWY duy trì quy trình sản xuất được chứng nhận ISO9001:2015 với tuân thủ đầy đủ UL, SGS, ROHS và REACH. Chiều cao trên bo mạch tùy chỉnh, các tùy chọn mạ vàng chọn lọc và màu sắc bộ cách điện theo ứng dụng có sẵn thông qua nhóm kỹ thuật OEM của chúng tôi. Thời gian giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 chiếc.
