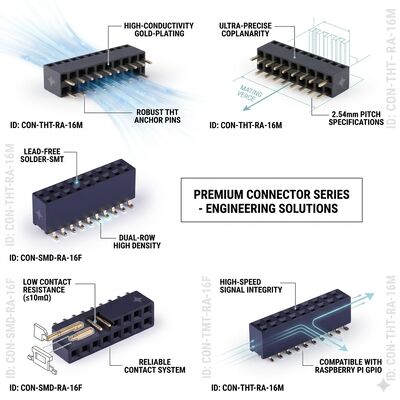

Đầu nối chân cắm kép dạng lỗ xuyên, đứng, mạ vàng PA6T, bước răng 2.54MM, chiều cao nâng 8.5MM

CNJWY cung cấp ổ cắm đầu phụ nữ hai hàng pitch pitch 2.54mm pitch cao hơn 8.5MM, được thiết kế để cung cấp khoảng cách dọc bổ sung giữa các PCB chồng lên nhau trong các tập hợp đa bảng.Với chiều cao thân cách nhiệt là 8.5mm trên bề mặt PCB, đầu nối này tạo ra khoảng cách đủ để chứa các thành phần cao, tản nhiệt hoặc kênh lưu lượng không khí trên bảng kết hợp,loại bỏ nhu cầu về các bảng interposer đắt tiền hoặc các giải pháp mạch linh hoạtMảng hồ sơ cao đặc biệt có giá trị trong thiết kế điện tử công suất, nơi quản lý nhiệt đòi hỏi khoảng cách đối lưu,và trong các hệ thống tín hiệu hỗn hợp nơi cô lập giữa các phần bảng điện áp cao và điện áp thấp là rất quan trọng. The dual row configuration spanning 04P to 80P delivers high-density interconnection while the gold flash plated phosphor bronze contacts ensure reliable electrical performance across extended service lifetimes. Các kết thúc qua lỗ cung cấp neo cơ khí mạnh mẽ mà chống lại các lực đòn bẩy tăng vốn có của thiết kế kết nối cao.

• 8.5MM Profile cách nhiệt cao:Chiều cao 8.5mm cung cấp khoảng trống hào phóng giữa các PCB chồng lên nhau, cho phép đặt các thành phần cao đến 6mm trên bề mặt bảng đối diện.Điều này loại bỏ các hạn chế thiết kế phổ biến, trong đó chiều cao kết nối giới hạn lựa chọn thành phần trên các bảng liền kề trong các tập hợp dày đặc.
• Quản lý nhiệt nâng cao:Khoảng cách cao giữa bảng đến bảng tạo ra một kênh lưu lượng không khí tự nhiên giữa các PCB chồng lên nhau, cải thiện việc làm mát thông qua đối lưu của các thành phần điện.Khoảng cách 5mm đảm bảo tốc độ luồng không khí đầy đủ thông qua khoảng cách giữa các bảng để phân tán nhiệt hiệu quả.
• Phù hợp với đường thoát cao áp:Sự tách biệt vật lý giữa các bảng tăng cường độ trượt và khoảng cách rảnh,hỗ trợ sự tuân thủ các tiêu chuẩn an toàn IEC 60950 và IEC 62368 cho thiết bị đòi hỏi cách điện củng cố giữa mạch chính và mạch phụ.
• Thiết kế cơ khí tăng cường:Cơ thể cách điện mở rộng kết hợp cấu trúc cơ sở được củng cố với đuôi hàn mở rộng để cải thiện sự ổn định cơ học.Kết thúc lỗ thông qua với kích thước pad hào phóng chống lại thời gian uốn cong tăng tạo ra bởi chiều cao kết nối cao hơn trong các hoạt động giao phối và không giao phối.

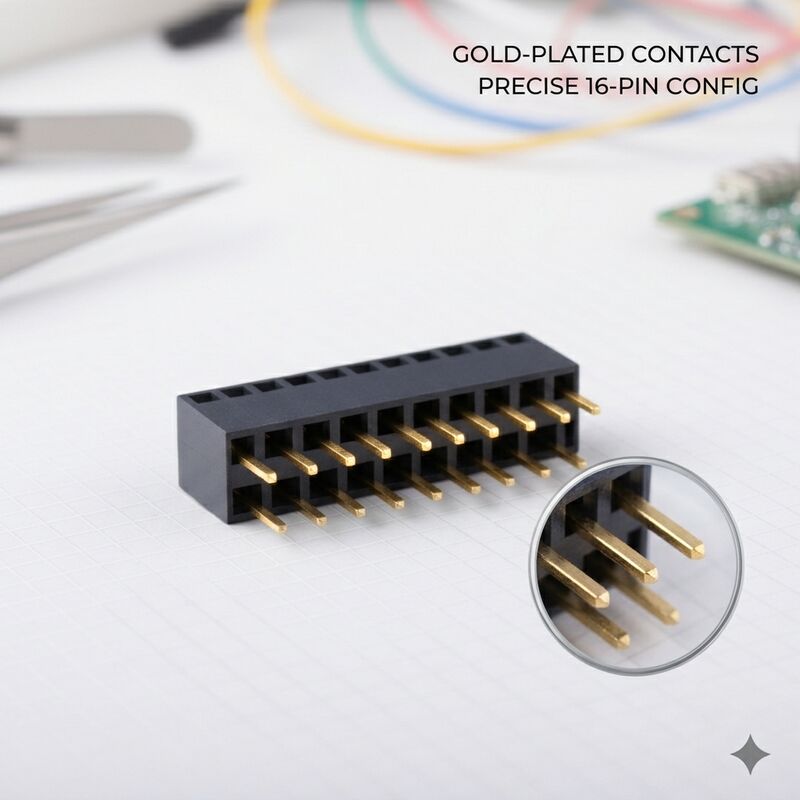

• Độ tin cậy liên lạc Flash vàng:Phosphor bronze contacts với đồng nhất vàng flash plating duy trì kháng tiếp xúc ổn định dưới 20mΩ trong suốt thời gian sử dụng 300 chu kỳ giao phối.đảm bảo tính toàn vẹn tín hiệu nhất quán ngay cả khi đầu nối trải qua sự uốn cong cơ học nhẹ vốn có của các thiết kế cao.
• Tùy chọn số pin linh hoạt:Các cấu hình hai hàng từ 04P đến 80P phù hợp với các yêu cầu thiết kế khác nhau,từ kết nối điện đơn giản và kết nối mặt đất chỉ yêu cầu một vài vị trí đến giao diện bus dữ liệu phức tạp cần kết nối pin cao giữa các bảng xếp chồng lên nhau.

Các ổ cắm đầu phụ nữ cao 8,5mm giải quyết các thách thức thiết kế cơ học cụ thể trong các tập hợp điện tử đa bảng.Các mô-đun cung cấp năng lượng sử dụng các đầu nối này để tạo khoảng trống cho các tụ điện phân cao, biến áp, và máy bơm nhiệt gắn trên bảng năng lượng giao phối.Các hệ thống truyền động cơ công nghiệp sử dụng hồ sơ cao để duy trì khoảng cách cách ly giữa các giai đoạn điện cao áp và mạch điều khiển điện áp thấp trên các bảng liền kềCác hệ thống chiếu sáng LED được hưởng lợi từ khoảng cách tăng lên cho quản lý nhiệt, cho phép nhiệt từ các thành phần điều khiển LED phân tán thông qua sự đối lưu tự nhiên giữa các PCB chồng lên nhau.Thiết bị viễn thông bao gồm các bộ khuếch đại điện của trạm gốc và các mô-đun bộ lọc RF sử dụng đầu nối cao để xếp chồng bảng trong khung được làm mát bằng không khí épThiết bị thử nghiệm và đo sử dụng khoảng cách bổ sung để chứa các thành phần tham chiếu hiệu chuẩn.Các mô-đun điều khiển cơ thể ô tô và hệ thống quản lý pin sử dụng chiều cao cao để cô lập trong kiến trúc điện áp hỗn hợpCác ứng dụng bổ sung bao gồm bảng phân phối điện máy chủ, giao diện điều khiển UPS,và các bộ ghép microinverter năng lượng mặt trời, trong đó độ sạch của thành phần và quản lý nhiệt là những cân nhắc thiết kế quan trọng.

Các ổ cắm đầu phụ nữ CNJWY cao cao được đóng gói trong các ống bảo vệ chống tĩnh được thiết kế đặc biệt để chứa chiều cao cách nhiệt 8,5mm mà không bị biến dạng tiếp xúc.Mỗi ống chứa 10-35 đầu nối tùy thuộc vào số pinĐối với khách hàng lắp ráp tự động, bao bì khay tùy chỉnh với túi máy chính xác có sẵn.Tất cả các vật liệu đóng gói đều an toàn cho ESD và bao gồm bảo vệ độ ẩm phù hợp với điều kiện lưu trữ kho tiêu chuẩnMỗi lô sản xuất trải qua 100% kiểm tra trực quan bao gồm xác minh đo chiều cao cơ thể, kiểm tra liên lạc và kiểm tra lực chèn.CNJWY sản xuất hoạt động theo ISO9001:2015 chứng nhận hệ thống chất lượng với UL, SGS, ROHS, và REACH tuân thủ trên toàn bộ dòng sản phẩm.và lựa chọn mạ vàng có sẵn thông qua đội ngũ kỹ thuật OEM của chúng tôi. Giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 miếng.
