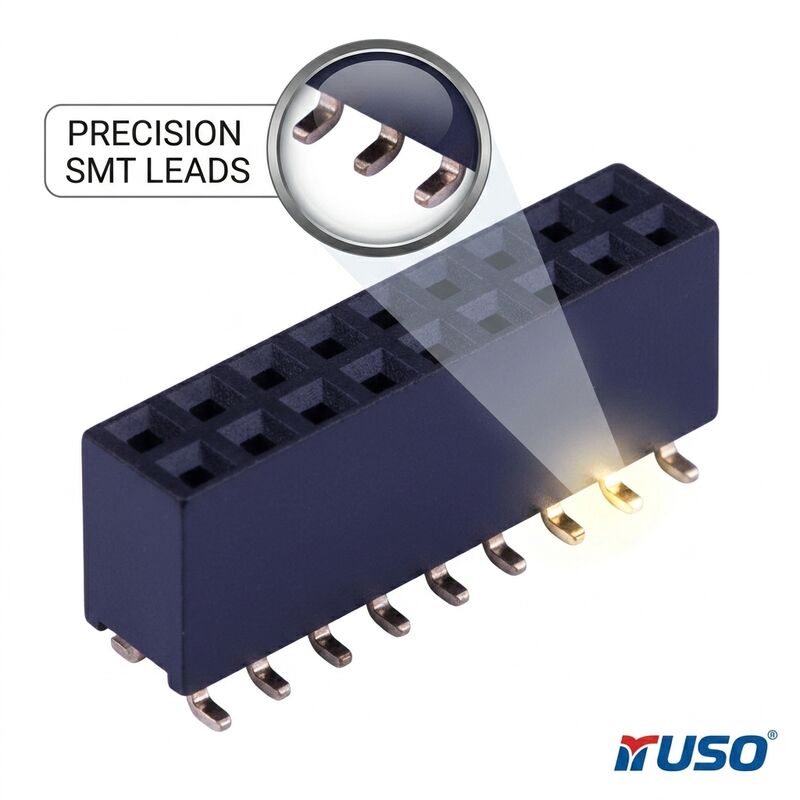

Ultra-Fine 1.0MM Pitch Dual Row Female Header Connector Gold Flash PA6T 04P-80P High Density PCB Socket

CNJWY giới thiệu Đầu nối Header Cái hai hàng siêu nhỏ 1.0MM tiên tiến, đại diện cho đỉnh cao của công nghệ kết nối thu nhỏ cho thiết bị di động và thiết bị đeo thế hệ tiếp theo. Với khoảng cách chân tiếp xúc chỉ 1.0mm, đầu nối này đạt mật độ kết nối cao gấp khoảng 2.5 lần so với đầu nối 2.54mm truyền thống, cho phép thu nhỏ PCB chưa từng có mà không ảnh hưởng đến số lượng kênh tín hiệu. Các chân tiếp xúc đồng phosphor được chế tạo chính xác có lớp mạ vàng flash để truyền tín hiệu mức thấp đáng tin cậy, trong khi vỏ nhựa nhiệt PA6T chịu nhiệt cao đảm bảo ổn định kích thước trong quá trình lắp ráp hàn reflow không chì. Cấu hình hai hàng từ 04P đến 80P cung cấp sự linh hoạt thiết kế toàn diện cho các ứng dụng từ các mô-đun hợp nhất cảm biến nhỏ gọn đến các giao diện hệ thống trên mô-đun phức tạp. Đầu cuối SMT với độ đồng phẳng chân hàn được tối ưu hóa mang lại sự hình thành mối hàn nhất quán trong môi trường lắp ráp tự động số lượng lớn, làm cho đầu nối này trở thành lựa chọn dứt khoát cho điện tử tiêu dùng, thiết bị IoT và thiết bị đeo y tế đòi hỏi chức năng tối đa trong không gian tối thiểu.

• Thu nhỏ 1.0MM tiên tiến trong ngành: Với khoảng cách chân 1.0mm, đầu nối này đạt mật độ kết nối cao nhất trong danh mục đầu nối header cái của CNJWY. Đầu nối hai hàng 40 chân chiếm diện tích PCB khoảng 20mm x 4mm, cho phép định tuyến tín hiệu đa kênh trong các thiết kế bị giới hạn không gian như đồng hồ thông minh, tai nghe không dây và thiết bị y tế cấy ghép.
• Chân tiếp xúc siêu nhỏ được tạo hình chính xác: Mỗi chân tiếp xúc đồng phosphor được dập chính xác để duy trì lực cắm và rút nhất quán bất chấp hình dạng thu nhỏ. Hệ thống mạ niken với lớp phủ vàng flash đảm bảo điện trở tiếp xúc ổn định dưới 30mΩ cho tín hiệu analog mức thấp và tín hiệu kỹ thuật số tốc độ cao qua hàng trăm chu kỳ kết nối.
• Sẵn sàng cho lắp ráp tự động SMT: Các chân SMT có khoảng cách nhỏ được thiết kế để tương thích với quy trình đặt linh kiện tiêu chuẩn 0201 và 0402. Bao bì băng và cuộn với kích thước túi chính xác và bề mặt hút chân không cho phép xử lý đáng tin cậy bởi các máy gắp linh kiện tốc độ cao và máy đa chức năng từ tất cả các nhà sản xuất thiết bị lớn.
• Độ ổn định nhiệt PA6T: Chất cách điện PA6T gia cố sợi thủy tinh duy trì dung sai vị trí chân tiếp xúc chính xác trong toàn bộ chu kỳ nhiệt hàn reflow không chì, đảm bảo sự căn chỉnh kết nối nhất quán với đầu nối header đực có khoảng cách chân 1.0mm sau khi lắp ráp.
• Tăng số lượng kênh tín hiệu: Với cấu hình hai hàng mở rộng đến 80 chân, các nhà thiết kế có thể định tuyến tới 80 kênh tín hiệu riêng biệt thông qua một cặp đầu nối, đơn giản hóa đáng kể bố cục PCB cho các chức năng phức tạp bao gồm giao diện camera MIPI, bus hiển thị song song và mảng cảm biến đa kênh.
• Giải pháp xếp chồng cấu hình thấp: Thiết kế SMT dọc với chiều cao kết nối thấp tới 5.0mm cho phép xếp chồng bo mạch-bo mạch chặt chẽ trong vỏ sản phẩm siêu mỏng, hỗ trợ xu hướng điện thoại thông minh, máy tính bảng và thiết bị y tế di động ngày càng mỏng hơn.

Đầu nối header cái khoảng cách siêu nhỏ 1.0mm cho phép thu nhỏ trên các ứng dụng điện tử đòi hỏi khắt khe nhất. Điện thoại thông minh và máy tính bảng sử dụng các đầu nối này cho giao diện mô-đun camera, kết nối flex màn hình với bo mạch và kết nối trung tâm cảm biến. Công nghệ thiết bị đeo bao gồm đồng hồ thông minh, thiết bị theo dõi thể dục và kính thực tế tăng cường dựa vào dấu chân nhỏ của đầu nối cho các kết nối mật độ cao trong vỏ cực kỳ nhỏ gọn. Thiết bị y tế như máy đo đường huyết liên tục, máy trợ thính và miếng dán ECG đeo trên người hưởng lợi từ độ tin cậy của đầu nối trong các ứng dụng quan trọng đến tính mạng. Thiết bị IoT biên bao gồm các nút cảm biến môi trường, thẻ theo dõi tài sản và bộ điều khiển tòa nhà thông minh sử dụng các đầu nối này để tích hợp cảm biến mô-đun. Ứng dụng máy bay không người lái và robot tận dụng số lượng chân cao cho kết nối bộ điều khiển bay và trình điều khiển động cơ nhỏ gọn. Các ứng dụng bổ sung bao gồm xếp chồng bo mạch ổ cứng thể rắn (SSD), bộ điều khiển gimbal camera, thiết bị quang phổ di động và tải trọng khoa học thu nhỏ cho vệ tinh CubeSat.

Đầu nối khoảng cách siêu nhỏ 1.0mm của CNJWY được cung cấp độc quyền trong bao bì băng và cuộn được thiết kế cho việc đặt tự động tốc độ cao. Số lượng cuộn tiêu chuẩn dao động từ 1.000 đến 3.000 chiếc tùy thuộc vào số lượng chân, với cuộn đường kính 330mm trên băng tải rộng 16mm hoặc 24mm. Tất cả các linh kiện được vận chuyển trong túi chống ẩm có chất hút ẩm và chỉ thị HIC, được xếp hạng theo IPC/JEDEC J-STD-020 MSL Cấp 3. Bao bì bên trong được hút chân không với vật liệu dẫn điện an toàn ESD bảo vệ các chân có khoảng cách nhỏ khỏi hư hỏng cơ học trong quá trình vận chuyển. Mỗi lô sản xuất đều trải qua kiểm tra quang học tự động 100% về độ đồng phẳng chân hàn, độ chính xác vị trí chân tiếp xúc và tính toàn vẹn của miếng đệm hàn. CNJWY duy trì sản xuất được chứng nhận ISO9001:2015 với tuân thủ UL, SGS, ROHS và REACH. Thiết kế khung dẫn tùy chỉnh, các tùy chọn mạ vàng chọn lọc và màu sắc bộ cách điện theo ứng dụng được hỗ trợ thông qua chương trình kỹ thuật OEM chuyên dụng của chúng tôi. Thời gian giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 chiếc.
