SMT Bề mặt đắp 1.27MM Pitch phụ nữ đầu đầu nối hai hàng vàng Flash PA6T PCB Assembly

CNJWY giới thiệu SMT Surface Mount 1.27MM Pitch Dual Row Female Header Connector tiên tiến, được xây dựng đặc biệt cho môi trường lắp ráp PCB tự động khối lượng lớn.27mm pitch mịn cung cấp gấp đôi mật độ kết nối của truyền thống 2.54mm kết nối trong các bảng giống hệt nhau, làm cho nó một sự lựa chọn tối ưu cho điện tử thu nhỏ nơi bất động sản PCB là ở một tiên tiến.Mỗi đầu nối có các dây dẫn SMT phẳng-coplanar chính xác được thiết kế để tạo thành khớp hàn phù hợp trong quá trình dòng chảy ngược hồng ngoại hoặc pha hơi. Bọc vàng flash trên các liên lạc phốt pho đồng đảm bảo kết nối điện đáng tin cậy kháng cự thấpTrong khi đó, vỏ nhiệt nhựa nhiệt độ cao PA6T chịu được hồ sơ nhiệt ngược hoàn toàn không có chì mà không bị biến dạngCác cấu hình hai hàng từ vị trí 02 đến vị trí 80 cung cấp các giải pháp mật độ cao linh hoạt cho việc xếp chồng trên bảng trong các thiết bị di động, mô-đun IoT và bộ điều khiển công nghiệp nhỏ gọn.

• Mật độ cao 1.27MM:Với một nửa độ cao của các đầu nối 2.54mm thông thường, thiết kế này tăng gấp đôi mật độ kết nối tín hiệu trên mỗi đơn vị diện tích PCB.27mm kết nối chiếm khoảng cùng một dấu chân như một 20 vị trí hàng đơn 2.54mm tiêu đề, cho phép miniaturization bảng đáng kể.

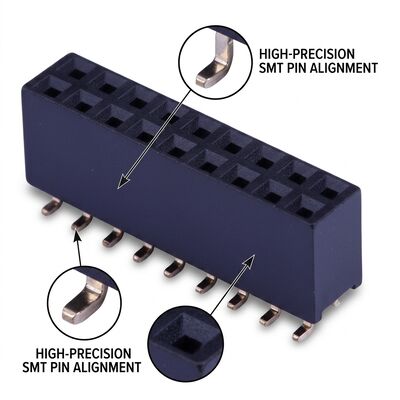

• Kết thúc SMT tương thích với dòng chảy ngược:Các dây SMT cánh cá voi được tối ưu hóa cho việc lắp ráp tự động và đặt bằng các quy trình stencil đệm hàn tiêu chuẩn.đảm bảo làm ướt hàn liên tục và hình thành filet trong các hồ sơ tái dòng không chì đạt đỉnh ở 260 °C.
• Hệ thống liên lạc Flash vàng:Bọc vàng đồng nhất trên một rào cản phân tán niken đảm bảo kháng tiếp xúc vẫn dưới 20mΩ,cung cấp tính toàn vẹn tín hiệu ổn định cho cả tín hiệu tương tự cấp thấp và bus truyền thông kỹ thuật số trong suốt vòng đời 300 chu kỳ giao phối.
• PA6T Khung nhiệt độ cao:Máy cách nhiệt PA6T được tăng cường bằng sợi thủy tinh đạt được phân loại dễ cháy UL94V-0 và có sự thay đổi kích thước không đáng kể trong toàn bộ chu kỳ tái dòng không chì,duy trì độ chính xác vị trí chân để sắp xếp kết hợp đáng tin cậy sau khi lắp ráp.
• Phối hợp tự động được tối ưu hóa:Thiết kế cách điện trên phẳng với các vùng lấy chân không được xác định rõ ràng cho phép xử lý đáng tin cậy bằng các vòi đặt SMT tiêu chuẩn.Bao bì băng và cuộn với chiều rộng 16mm hoặc 24mm tích hợp liền mạch với tất cả các nền tảng chọn và đặt chính.
• Bao gồm toàn diện số pin:Phạm vi số pin hai hàng rộng từ 04P (2x2) đến 80P (2x40) phù hợp với các yêu cầu thiết kế đa dạng,Từ các mô-đun cảm biến nhỏ chỉ cần một vài đường tín hiệu đến các hệ thống thu thập dữ liệu phức tạp đòi hỏi hàng chục kết nối song song.

Bộ kết nối tiêu đề nữ SMT độ cao 1,27mm giải quyết các thách thức thu nhỏ trên toàn ngành công nghiệp điện tử.và thiết bị điện tử đeo tận dụng độ cao mỏng cho các kết nối mật độ cao trong các vỏ rất hạn chếCác nút cảm biến Internet of Things (IoT), cổng điện toán cạnh và bộ điều khiển nhà thông minh sử dụng các đầu nối này để xếp chồng PCB mô-đun trong các yếu tố hình thức nhỏ gọn.dụng cụ chẩn đoán di độngCác ứng dụng công nghiệp bao gồm các mô-đun mở rộng PLC nhỏ gọn, các khối I/O từ xa,và bảng giao diện cảm biến phân tánCác kịch bản triển khai bổ sung bao gồm bộ điều khiển bay máy bay không người lái, mô-đun camera ADAS ô tô, trình điều khiển ánh sáng trạng thái rắn,và thiết bị thử nghiệm và đo lường di động đòi hỏi kết nối giữa các tấm bảng với nhau.

CNJWY SMT phụ nữ đầu đầu kết nối được cung cấp trong công nghiệp tiêu chuẩn băng-và cuộn bao bì cho liền mạch tự động lắp ráp tích hợp.000 miếng tùy thuộc vào số pin, với cuộn có đường kính 330mm chứa các cơ chế cấp thức ăn tiêu chuẩn. Tất cả các thành phần được đóng gói trong túi chống ẩm với thẻ chỉ số khô và độ ẩm,đáp ứng các yêu cầu cấp 3 của IPC/JEDEC J-STD-020 MSL. băng mang dẫn an toàn ESD đảm bảo bảo vệ các thành phần trong suốt quá trình xử lý và đặt. Mỗi lô sản xuất được kiểm tra quang học tự động (AOI) để kiểm tra đồng phẳng của chì,sự phù hợp kích thước, và chất lượng kết thúc bề mặt. CNJWY sản xuất là ISO9001: 2015 chứng nhận với UL, SGS, ROHS, và REACH tuân thủ trên tất cả các dòng sản phẩm.Độ dày bọc vàng chọn lọcThời gian giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 miếng.
