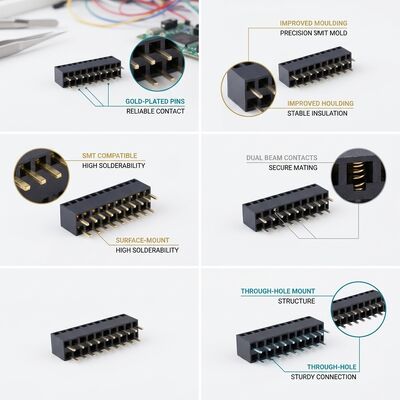

Đầu nối female header góc vuông 2.54MM hàng đôi 04P-80P Gold Flash PA6T PCB xuyên lỗ

CNJWY cung cấp Đầu nối Header Nữ góc phải 2.54MM Hàng đôi tiên tiến, được thiết kế để tạo điều kiện kết nối PCB vuông góc trong các vỏ bọc và kiến trúc backplane nơi không gian theo chiều dọc bị hạn chế. Hướng góc phải định tuyến các kết nối song song với bề mặt PCB, cho phép xếp chồng bảng theo chiều ngang và cấu hình daughtercard cần thiết cho việc đóng gói điện tử mật độ cao. Mỗi đầu nối hàng đôi tích hợp các tiếp điểm đồng phosphor được tạo hình chính xác với lớp mạ vàng flash để kết nối đáng tin cậy, điện trở thấp trong suốt tuổi thọ sử dụng kéo dài. Vỏ nhựa nhiệt dẻo PA6T gia cố bằng sợi thủy tinh mang lại sự ổn định nhiệt vượt trội trong quá trình hàn và giữ kích thước lâu dài dưới nhiệt độ hoạt động cao. Với các cấu hình hàng đôi có sẵn từ 04P (2x2) đến 80P (2x40), dòng đầu nối này đáp ứng các yêu cầu kết nối mật độ cao trong các ứng dụng công nghiệp, ô tô và máy tính.

• Thiết kế góc phải tiết kiệm không gian: Hướng 90 độ cho phép kết nối PCB ở cấu hình vuông góc, giảm đáng kể chiều cao theo chiều dọc của các cụm kết nối. Điều này rất quan trọng đối với các vỏ bọc mỏng, thiết bị gắn trên rack 1U và các hệ thống nhúng nhỏ gọn nơi chiều cao xếp chồng bảng bị hạn chế nghiêm ngặt.
• Cấu hình mật độ cao hàng đôi: Hai hàng tiếp điểm song song nhân đôi mật độ tín hiệu trong cùng một diện tích PCB so với các loại hàng đơn, cho phép nhiều kết nối hơn mà không làm tăng kích thước bảng hoặc số lượng đầu nối.
• Tiếp điểm mạ vàng flash: Lớp mạ vàng flash nhất quán trên lớp chắn niken đảm bảo điện trở tiếp xúc luôn dưới 20mΩ trong suốt 300 chu kỳ kết nối được đánh giá, ngăn ngừa suy giảm tín hiệu do oxy hóa, ăn mòn do cọ xát hoặc ô nhiễm môi trường.
• Vật liệu cách điện PA6T chịu nhiệt độ cao: Vật liệu nhựa nhiệt dẻo PA6T đạt chuẩn UL94V-0, gia cố bằng 30% sợi thủy tinh, chịu được nhiệt độ hàn lại đỉnh 260°C trong 10 giây, hoàn toàn tương thích với cả quy trình hàn sóng không chì và lắp ráp thủ công mà không bị cong vênh hoặc suy giảm.
• Phạm vi số chân toàn diện: Từ các đầu nối mini 04 chân (2x2) đến các kết nối mật độ cao 80 chân (2x40), các nhà thiết kế có thể chọn cấu hình chân chính xác cần thiết. Các biến thể hàng đôi với số chân lẻ cũng có sẵn cho các yêu cầu chân cắm tùy chỉnh.
• Neo giữ chắc chắn qua lỗ xuyên: Đầu nối góc phải xuyên lỗ cung cấp neo cơ học chắc chắn vào PCB, chống lại các lực ngang và sự lỏng lẻo của đầu nối do rung động có thể xảy ra với các thiết kế gắn trên bề mặt trong thiết bị di động hoặc công nghiệp.

Đầu nối header cái góc phải hàng đôi hoạt động xuất sắc trong các ứng dụng đòi hỏi mật độ kết nối cao trong không gian chiều dọc hạn chế. Trong cơ sở hạ tầng viễn thông, nó kết nối các card đường truyền với backplane trong các bộ chuyển mạch và bộ định tuyến gắn trên rack. Các hệ thống tự động hóa công nghiệp sử dụng các đầu nối này cho các module mở rộng PLC, bảng giao diện HMI và các nút I/O phân tán. Các ứng dụng máy tính bao gồm các header bo mạch chủ máy chủ, kết nối riser GPU và các cổng mở rộng máy tính bo mạch đơn nhúng. Điện tử ô tô sử dụng các header góc phải hàng đôi trong các bộ điều khiển động cơ (ECU), các module điều khiển thân xe và các kết nối hệ thống thông tin giải trí. Thiết bị y tế bao gồm các màn hình theo dõi bệnh nhân, thiết bị chẩn đoán hình ảnh và các máy phân tích phòng thí nghiệm được hưởng lợi từ độ tin cậy và kích thước nhỏ gọn của đầu nối. Các triển khai bổ sung bao gồm hàng không vũ trụ, điện tử hàng hải, hệ thống tín hiệu đường sắt và các bảng điều khiển biến tần năng lượng tái tạo.

Tất cả các đầu nối header cái góc phải hàng đôi của CNJWY được đóng gói trong ống bảo vệ chống tĩnh điện, mỗi ống chứa 15-45 đầu nối tùy thuộc vào cấu hình số chân. Khay dẫn điện an toàn ESD có sẵn cho các biến thể số chân cao để ngăn ngừa hư hỏng chân trong quá trình vận chuyển. Đối với khách hàng lắp ráp tự động số lượng lớn, có thể cung cấp đóng gói băng và cuộn với kích thước túi chính xác theo yêu cầu. Mỗi lô sản xuất đều trải qua quá trình kiểm tra chất lượng toàn diện bao gồm kiểm tra đồng phẳng 100% chân, đo điện trở tiếp xúc và kiểm tra lực kết nối. Các cơ sở sản xuất của CNJWY hoạt động theo hệ thống quản lý chất lượng được chứng nhận ISO9001:2015, và tất cả các sản phẩm đều có chứng nhận UL, SGS, ROHS và REACH. Các cấu hình tùy chỉnh bao gồm độ dày mạ vàng chọn lọc, tùy chọn khóa phân cực và chiều dài chân không tiêu chuẩn được hỗ trợ thông qua dịch vụ sản xuất OEM linh hoạt của chúng tôi. Thời gian giao hàng tiêu chuẩn là 7-10 ngày làm việc với số lượng đặt hàng tối thiểu là 2.000 chiếc.
