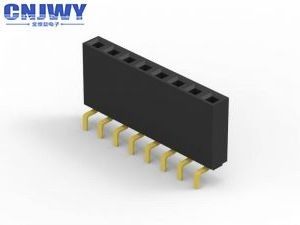

2.54mm Pitch Through Hole Female Header Connector cho bo mạch chủ

2.54mm Pitch Through Hole Female Header Connector cho bo mạch chủ

Thông số kỹ thuật:

1- Đánh bóng:2.54mm

2Tên của bộ kết nối: Bộ kết nối PCB / tiêu đề nữ

3- Vật liệu cách nhiệt:PA6T UL 94-V0

4- Vật liệu tiếp xúc: Đồng đồng

5: Loại gắn: Qua lỗ

6: Số hàng: đơn

7: Kết thúc liên lạc: Vàng trên Nickel

8: Kết thúc:

9: Màu: Đen

10: Đánh giá hiện tại:1.0A

11: Chống điện áp: 500V AC/DC

12: Kháng tiếp xúc:20mΩ Max

13: Hình dạng liên lạc: Square Pin

14: Chiều dài chân: Tùy chỉnh

15: Pin có sẵn: 2 pin đến 80 pin

16Nhiệt độ hoạt động: -40°C đến 105°C

Tính năngTrongPin Header Connector

1. Điện áp nhiệt độ cao

2Thiết kế một hoặc hai hàng, 4-80 chân

3. Kết hợp với đầu phụ nữ cho ứng dụng xếp chồng PCB

4- Vật liệu tiếp xúc: Đồng đồng, vàng hoặc bọc thiếc

6- Khả năng cháy: UL94V-0

7- Vật liệu cách nhiệt: nhiệt nhựa nhiệt độ cao

8Nhiệt độ: -40 °C + 105 °C hoặc -40 °C đến + 260 °C

Định hướng kết nối PCB

Thuật ngữ PCB Connector đề cập đến một hệ thống kết nối đa chân cơ bản, thường có bố cục hình chữ nhật.Một cặp kết nối PCB kết nối sẽ là cho board-to-board hoặc cáp-to-board (cáp-to-board)Các bố cục board-to-board có thể cung cấp một loạt các định hướng kết nối PCB, tất cả đều dựa trên các gia tăng 90 độ:

• Song song hoặc mezzanine cả hai đầu nối đều định hướng dọc;
• 90 độ, góc phải, Motherboard đến Daughterboard 1 kết nối là dọc, một ngang;
• 180 độ, Coplanar, Edge-to-Edge cả hai đầu nối đều định hướng ngang.

Các tên khác cho các kết nối PCB

Các kết nối PCB có thể được gọi là sản phẩm kết nối PCB. Các thuật ngữ cụ thể cũng được sử dụng cho hai bên của kết nối.vì chúng chỉ đơn giản là những hàng chốt. Các kết nối PCB nữ có thể được gọi là ổ cắm, hộp đựng, hoặc thậm chí (một chút khó hiểu) hộp đựng tiêu đề.

Cách đóng gói

Chúng tôi cung cấp các phương pháp đóng gói linh hoạt để đáp ứng các yêu cầu khác nhau.
1- Bàn đóng gói, phù hợp với việc lắp ráp bằng tay.
2. Bao bì ống, phù hợp với lắp ráp bằng tay.
3- Bao bì bằng băng, thích hợp cho máy sản xuất tự động
4- Bao bì cuộn với nắp, thích hợp cho máy sản xuất tự động

Tại sao chọn CNJWY:

1CONNJWY đã đi một chặng đường dài trong những năm qua trong việc cung cấp những gì chúng tôi hứa và tự hào về những gì chúng tôi đã đạt được cho đến nay.

2.Một cửa hàng duy nhất cho các giải pháp về các thành phần.

3.Mục tiêu của chúng tôi là làm cho nguồn kết nối dễ dàng cho bạn

4Dịch vụ nhanh chóng, sáng tạo của chúng tôi sẽ đảm bảo rằng nhu cầu của khách hàng được đáp ứng

5.Chúng tôi đánh giá cao mọi khách hàng, bất kể đơn đặt hàng nhỏ hay trung bình.

6.Doanh nghiệp của chúng tôi không chỉ là cung cấp linh kiện mà còn là thực hiện những lời hứa.

Ứng dụng sản phẩm:

Nói chung, đầu phụ nữ với đầu pin phù hợp được sử dụng để hoàn thành các mô-đun được tạo trong ngành công nghiệp điện tử. Như dưới đây bạn có thể tìm thấy một số phạm vi ứng dụng.

Đối với truyền dữ liệu và sạc: Điện thoại di động, điện di động, sạc Camera, âm thanh kỹ thuật số, máy tính bảng / máy tính xách tay, DSC / DVC, máy phát âm, TV FPD / LCD, máy in / máy photocopy, thiết bị công nghiệp,Thiết bị y tế, an ninh vv
